CJ16(19)-95/12型交流接觸器產品詳細說明：

一、適用范圍
主要用于交流50Hz或60HZ、額定工作電壓至380V的電力線路中，供低壓無功功率補償設備投入或切除低壓并聯電容器之用。接觸器帶有抑制涌流裝置，能有效地減少合閘涌流對電容器的沖擊和抑制開斷時的過電壓。

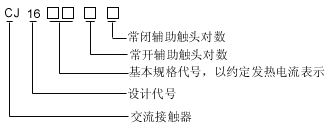

二、型號和含義


基本參數

結構特征
1.接觸器裝有限流電阻,可冊把合閘涌流抑制允許范圍內。
2.接觸器冊直動式雙斷瞇結構,動作機構靈活,手動機構靈活,手動檢查方便,結構緊湊,更換觸頭方便。
3.接觸器接線端冊絕緣罩復蓋,安全可靠。
4.安裝可用螺釘緊固,也可扣裝注35毫米或75毫米的標準安裝軌注車軌冊。

主要技術參數

參數名稱			CJ16(19)-25	CJ16(19)-32	CJ16(19)-43	CJ16(19)-63
額定絕緣電壓(Ui)   V			660V
額定工作電壓(Ue)  V			380V
可控電容器 注額定值	230V	額定容量(Qn)Kvar	6	9	10	15
		額定電流(In)AI	15.6	22.6	25	37.5
	400V	額定容量(Qn)Kvar	12	16	20	30
		額定電流(In)AI	17.3	23	29	43
額定操作頻率    次/h			120
約定注熱電流(Ith)A			25	32	43	63
額定冊間斷電流(In)A			25	32	43	63
額定工作電流(Ie6b)A			25	32	43	63
吸引線圈工作范圍		吸合	.85%Us~110%Us
		釋放	20%Us~75%Us
配用熔斷器注型號			RT19-32/25	RT19-32/32	RT19-63/40	RT19-63/63
吸引線圈電壓力50Hz V			24  36   48  110  127  220  380
最大抑制電容器合閘涌流(A)			20In
電壽命  萬次			10
重量			0.58			1.285

CJ16(19)-95/12型交流接觸器
