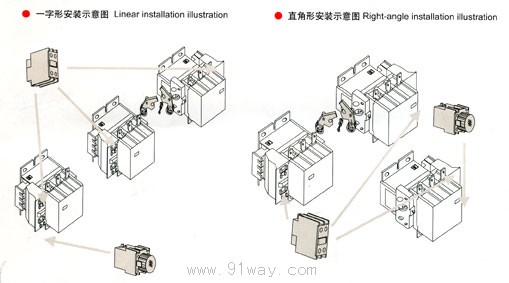

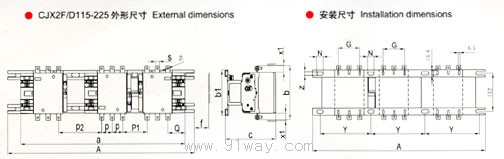

一字形安裝

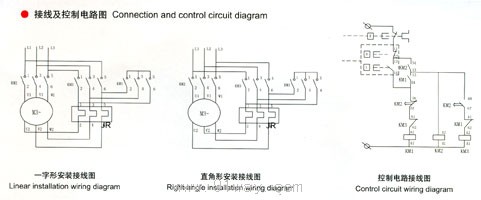

HB系列一字形和直角形星三角轉換接觸器直角形安裝






星三角接觸器起動時的電流及轉距典型曲線圖

1、星形連接的起動電流大約是電機額定電流的1.8-2.6倍。
2、星形連接的起動轉距為三角形直接起動的1/3，即額定轉距的50%。
3、電動機起動時為星形連接，正常運行時為三角形連接。起動時，當轉速達到額定轉整的80%時，起動器從星形連接轉為三角形連接。
4、HB系列一字形和直角形星三角轉換接觸器起動的額定電流為三角形連接時的額定的額定電流值，最大控制電動機功率為三角形連接時的控制功率。
5、星一三角起動器起動電動機時的負載屬于AC3使用類別。
6、星一三角起動器僅適用于六個定子端子連接的三相電動機。
7、星一三角起動器使用于電動機無載起動或初始轉距小且逐步增大的電動機起動。

正常工作條件和安裝條件
1、周圍空氣溫度為：-5℃～40℃，24小時內其平均值不超過+35℃
2、海拔高度：不超過2000m，降低容量可至3000m。
3、大氣條件：在+40℃時大氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮因溫度變化發生在產品的凝露。
4、污染等級：3級
5、安裝類別：Ⅲ級
6、安裝條件：安裝面與和垂直人傾斜度不大于±5°
7、沖出振動：產品安裝和使用在無顯著搖動，沖動和振動和地方。
