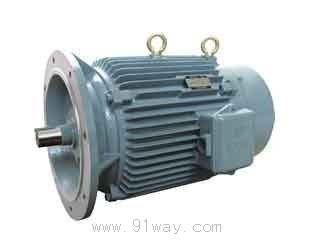

JQLX系列電動機為立式安裝，無底腳，端蓋有凸緣，機殼表面并有散熱筋，全封閉自然冷卻方式。電動機的非軸伸端有直流圓盤式電磁制動器。電動機的轉子導調用高阻鋁合金材料制造，其于與普通電動機相似。

制動器的結構：電磁鐵由鐵心及勵磁繞組組成，銜接采用優質鋼板制成，銜鐵采用優質鋼板制成，制動件采用鋁合金鑄成，摩檫片采用石棉纖維壓制而成，摩檫片與制動見用鉚釘結成一體。

制動器的工作原理：制動器的工作定額與電動機是一致的，制動器用外加直流電源，當電動機接入電源，制動器線圈應同時通電，電磁鐵立即將銜鐵吸上，并使埋置在電磁鐵內的彈簧壓縮，使制動件與銜鐵和摩檫片脫開，制動件隨帶失軸套與轉子一起轉動，當電動機切斷電源，制動器應同時切斷，電磁鐵失去電磁吸力，彈簧立即推動銜鐵壓緊制動件產生摩檫力矩，將電動機轉子立即剎車。

電動機選用標準軸承，軸伸端選用308、309和311滾動軸承，非軸伸端選用308、310和312滾動軸承。

型號	額定 功率 KW	額定 電流 A	額定 轉速 （r/min）	額定 轉矩 （N·m）	堵轉 轉矩 （N·m）	堵轉 電流	工作 定額（%）	允許 工作 時間 S	效率 （%）	功率 因數	直流電磁制動			重量 Kg
											額定制 動力矩 /（N·m）	額定 電流 A	勵磁繞組 直流電阻 （75℃）Ω
						額定 電流
JQLX21-6	2.2	5.79	925	29	109	5.5	15	5	79	0.72	85.26	1.4	81.5	90
JQLX22-6	3.5	8.91	914	36.6	139.2	5.5	15	5	79	0.75	103.88	1.4	81.5	97
JQLX23-6	5	12.74	903	52.9	200.9	5	15	5	78	0.76	103.88	1.4	81.5	101
JQLX31-6	7.5	18.86	880	83.3	333.2	5	15	5	78	0.78	196	1.83	60.26	195
JQLX31-6	11	27.33	880	119.6	509.6	5	15	5	81	0.78	196	1.83	60.26	215
JQLX31-8	11	31	660	158.8	607.6	4.5	15	5	80	0.65	372.4	6.1	17.93	300
JQLX42-8	16	45	660	232.3	888.9	4.5	15	5	80	0.65	372.4	6.1	17.93	330

JQLX系列輪胎硫化機用異步電動機外形及安裝尺寸

機座號	D	E	F	G	M	N	P	S	凸緣中孔數n	b1	b2	h	L1
21-6	32	50	10	26.8	265	230	300	15	4	210	140	310	512
22-6													550
23-6													550
31-6	42	40	12	36.8	300	250	19	4	330	180	480	480	635
32-6													675
41-8	48	60	14	42.2	400	350	450	19	8	335	230	560	735
42-8													760
