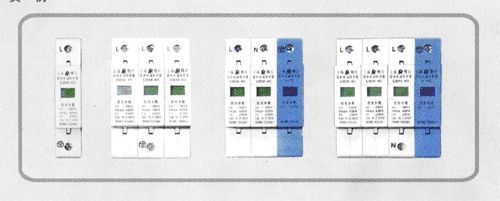

| 產品名稱: | DBM40,DBM20系列防雷模塊 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 低壓避雷器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
適用范圍:
DBM-40、DBM-20系列雷電電涌保護器適用于交流50/60Hz的TT、IT、TN等供電系統,對電網因雷擊或浪涌過電壓進行保護。
DBM-40、DBM-20系列雷電電涌保護器滿足標準IEC 61643-1、GB18802.1對II極電涌保護器的要求
| 型號 | DBM-40 | DBM-20 | |
| 最大持續工作電壓Uc(V) | 275 385 440 | 275 385 440 | |
| DIV VDE 0675 保護等級 IEC 61643-1、GB 18802.1 |
D II級 | ||
| 標稱放電電流In(8/20) | 20KVA | 10KA | |
| 最大放電電流Imax(8/20) | 40KVA | 20KA | |
| 電壓保護水平 Up | 1.5KV 1.8KV 2.0KV | 1.2KV 1.2KV 1.5KV | |
| 響應時間 TA | 〈25ns | ||
| 告警功能 | 視線告警 | ||
| 連接線橫截面積 |
6-35mm2(單股、多股線) | ||
| 安裝 | 35mm導軌 | ||
| 溫度范圍 | -40℃~ +85℃ | ||
| IP等級 | IP20 | ||
| 外形尺寸(單極) | 90mm×18mm×62mm | ||
| 模塊 N-PE |
標稱電壓Un | 255V/50-60Hz | |
| 絕緣電阻Rins | >100MΩ | ||
| 標稱放電電流 In | 20KA | ||
| 最大放電電流 Imax | 40KA | ||
| 電壓保護水平 Up | 1.5KA | ||
| 響應時間 TA | <100ns | ||
| 序號 | 型號 | 極數 | 用途 |
| 1 | DBM-40/275-2、DBM-20/275-2 | 2 | TN單相系統 |
| 2 | DBM-40/275-3、DBM-20/275-3 | 3 | TN-C、TN-C-S三相系統 |
| 3 | DBM-40/275-4、DBM-20/275-4 | 4 | TN-C、TN-C-S三相系統 |
| 4 | DBM-40/385-2、DBM-20/385-2 | 2 | TT單相系統 |
| 5 | DBM-40/385-4、DBM-20/385-4 DBM-40/275-3N、DBM-20/275-3N |
4 | TT三相系統 |
| 6 | DBM-40/440-3、DBM-20/440-3 | 3 | IT三相系統 |
