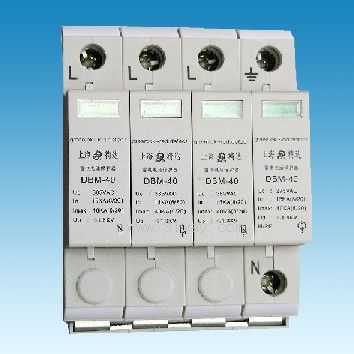

| 產品名稱: | DBM-100防雷模塊 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 低壓避雷器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||

| 型 號 | DBM-100 | |
|
最大持續工作電壓 Uc(V) |
385V | |
|
保護 |
IEC 61643-1、GB18802.1 | B Ⅰ級 |
|
標稱放電電流 In(8/20uS) |
60kA | |
|
最大放電電流 Imax(8/20uS) |
100kA | |
|
電壓保護水平 Up |
< 3KV | |
|
響應時間 TA |
< 25 ns | |
|
告警功能 |
視窗告警 遙信告警 | |
|
連接線橫截面積 |
6-35 mm2(單股、多股線) | |
|
安裝 |
35 mm導軌 | |
|
溫度范圍 |
-40℃~+85℃ | |
| 模塊N-PE |
最大持續工作電壓 Uc(V) |
250V |
|
絕緣電阻 Rins |
>100 MΩ | |
|
標稱放電電流In |
60kA | |
|
最大放電電流 Imax |
100kA | |
|
電壓保護水平 Up |
< 1.5kV | |
|
響應時間 TA |
<100 ns | |
| 序號 | 型號 | 極數 | 用途 | 保護模式 |
| 1 | DBM-100/1+NPE-X | 2 | 單相供電系統的全模保護 | L-N N-PE |
| 2 |
DBM-100/2+0-X |
2 | 單相供電系統的共模保護 | L-PE N-PE |
| 3 |
DBM-100/3+0-X |
3 | 三相供電系統 | L1/L2/L3-PE |
| 4 |
DBM-100/4+0-X |
4 | 三相供電系統 | L1/L2/L3/N-PE |
| 5 |
DBM-100/3+NPE-X |
4 | 三相供電系統 | L1/L2/L3-N N-PE |
