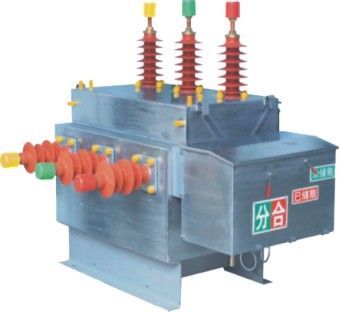

ZW27-12型戶外交流真空斷路器為額定電壓12kV,三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。
ZW27-12型戶外真空斷路器適用于變電站、工礦企業及城、農網作保護和控制,特別適用于操作頻繁的場所和城網自動化配電網絡。
ZW27-12型戶外真空斷路器產品特點:
1.用真空滅弧室。
2.采用空氣-硅橡膠、工程塑料復合絕緣。
3.可在開關內部安裝電壓互感器,用于提供操作電源和電壓采樣。
4.方案靈活,可預留自動配電的接口,便于配電自動化發展。
結構特點:(P17)
1. 用真空滅弧室滅弧。
2. 采用空氣?硅橡膠、工程塑料復合絕緣,避免了油絕緣中因油質劣化引起絕緣事故的可能性。
3. 與控制器組合,可作自動重合器或自動分段器使用。

| 序號 |
名稱 |
單位 |
數值 |
| 1 |
額定電壓 |
kV |
12 |
| 2 |
額定絕緣水平(海拔2000m) |
1min工頻耐壓(極間、對地/斷口) |
干式 |
42 |
| 雷電沖擊耐壓(極間、對地) |
濕式 |
34 |
| 雷電沖擊耐壓(斷口) |
75 |
| 3 |
額定頻率 |
Hz |
85 |
| 4 |
額定電流 |
A |
50 |
| 5 |
額定短路開斷電流 |
kA |
630、1000、1250 |
| 6 |
額定操作順序 |
/ |
12.5、16、20、25 |
| 7 |
額定短路電流開斷次數 |
次 |
O-0.3s-CO-180s-CO |
| 8 |
額定短路關合電流(峰值) |
kA |
30 |
| 9 |
額定峰值耐受電流 |
31.5、40、50、63 |
| 10 |
額定短時耐受電流 |
12.5、16、20、25 |
| 11 |
全開斷時間 |
s |
<0.125 |
| 12 |
額定短路持續時間 |
4 |
| 13 |
機械壽命 |
次 |
10000 |
| 14 |
觸頭操作電壓及輔助回路額定電壓 |
V |
交流或直流220 |
| 15 |
過電流脫扣器額定電流 |
A |
5 |
