LBCZ58系列防爆操作柱(ⅡB ⅡC)產品詳細說明：

LBCZ58系列防爆操作柱(ⅡB ⅡC)適用范圍:

1區，2區危險場所。
IIA ⅡB，II C 類爆炸性氣體環境。
*要求IIC類時請注明。

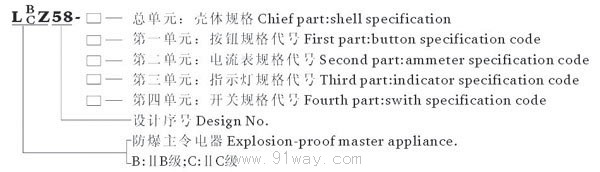

型號含義

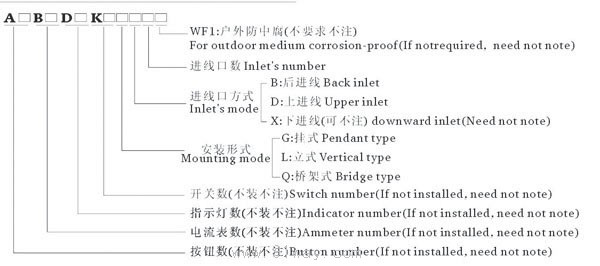

單元含義

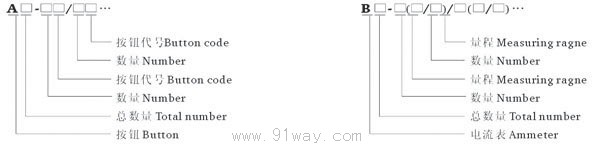

第一/二單元含義

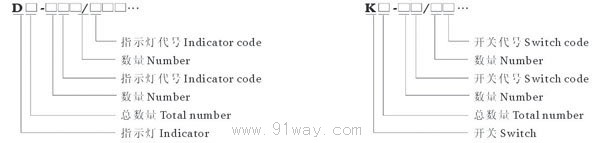

第三/四單元含義


產品特點
鑄鋁合金外殼，表面噴塑。內裝轉換開關，按鈕，電流表（可按用護要求裝其他儀表），指示燈等。
轉換開關有30多種功能可由用戶自由選擇。
可根據要求特制。
電流表量程由用戶指定。
鋼管或電纜線均可。
產品出廠銘牌上只體現總單元內容，個分單元代號為訂貨參數。

主要技術參數

用類別 Using sort	額定電壓(V) Rated voltage	額定電流(A) Rated current	防爆標志 Es-mark	防護等級 Protection category	防腐等級 Corrosion-proof grade	進線口螺紋("G) Inlet's thread	電纜外徑() Cable's outer diameter
AC-3	220/380	1O	Exd Ⅱ BT6	IP55	WF1	1	12-17
			Xxde Ⅱ BT6
AC-4			*ExdeⅡ CT6

訂貨舉例
一表一開關，開關代號為A表量為100/5應標志為：LBZ58-BIK1L
B1-1（100/5） K1-A1
二鈕一表二燈，表量程為200/5：指示燈為200V 紅綠燈各一個，2個按鈕規格均為一常開一常閉。
標注為： LBZ58-A2B1D2G B1-1（200/5） D2-1Rd/ Gd

按鈕代號

代號 Code	Ⅰ	Ⅱ	Ⅲ
按鈕觸角型式	一常開一常閉	二常開	二常閉
Form of button conmtact	1NO+1NG	2NO	2NC

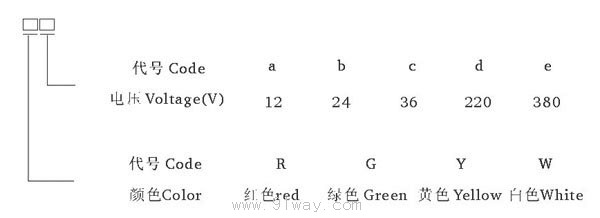

指示燈代號

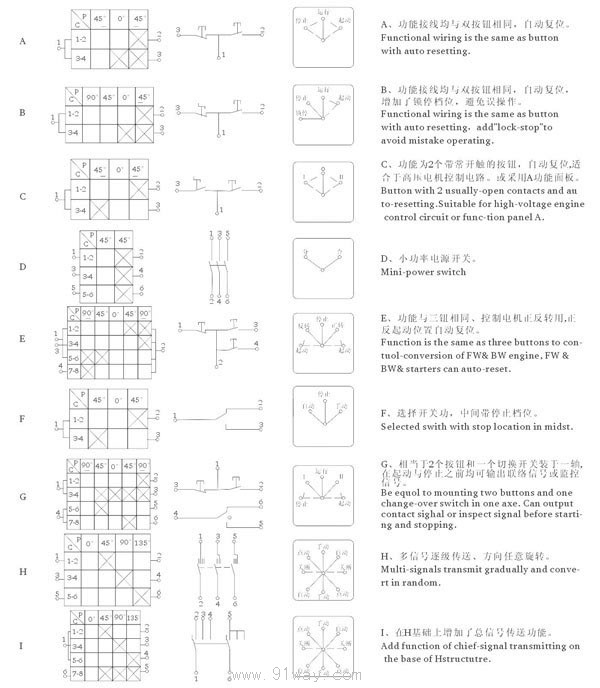

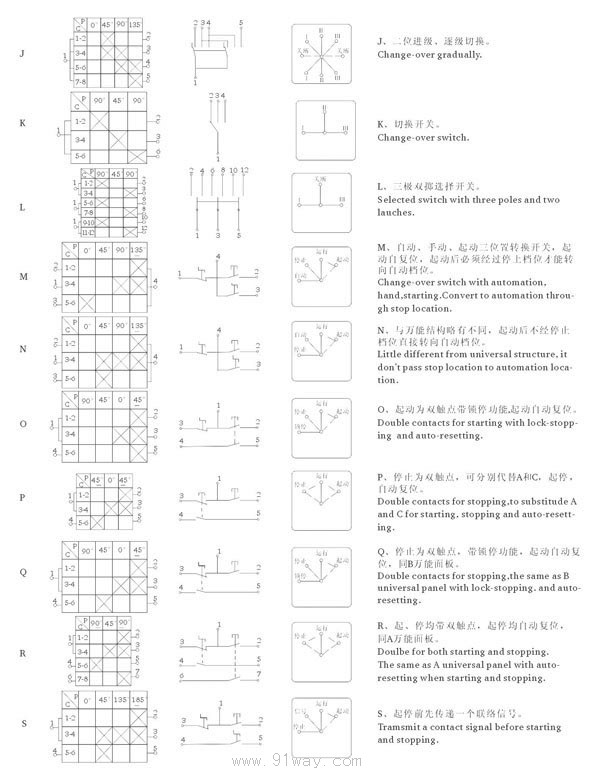

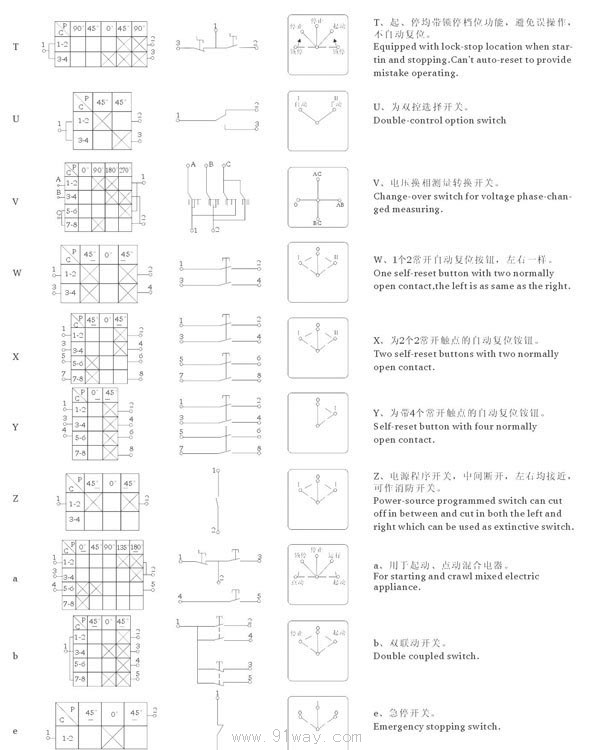

開關代號簡要說明

LBCZ58系列防爆操作柱(ⅡB ⅡC)
