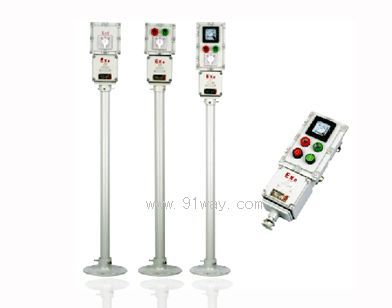

CBC51系列防爆操作柱產品詳細說明：

CBC51系列防爆操作柱適用范圍
1區、2區危險場所。
ⅡA、ⅡB、IIC類爆炸性氣體環境。
注：要求IIC類時注明.

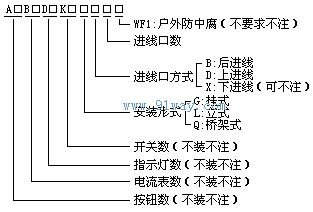

CBC51系列防爆操作柱型號含義

總單元含義


第一單元含義


第二單元含義


第三單元含義


第四單元含義


產品特點
鑄鋁合金外殼,表面噴塑.
內裝萬能轉換開關、按鈕、電流表、（可按用戶要求裝其他儀表）、指示燈
可根據要求特制
電流表量程由用戶指定. .
鋼管或電纜布線均可.
產品出廠銘牌上只體現總單元內容，各分單元代號為訂貨參考.
符合GB3836-2000,IEC60079標準要求.

CBC51系列防爆操作柱主要技術參數

使用類別	額定電壓（V）	額定電流（A）	防爆標志	防護等級	防腐等級	進線口螺紋	電纜外徑（φ,mm)
AC-3 AC-4	220/380	10	Exed II BT6	IP54	WF1	1	12-17

訂貨舉例
1、一表一開關立式，開關代號為K，表量程為200/5應該 標注為：
CBC51-B1K1L
B1-1(200/5)
K1-1A

2、兩鈕一表兩燈掛式，表量程為100/5應該，指示燈為220V紅綠各一個，2個按鈕規格均為一常開一常閉標注為：
CBC51-A2B1D2G
A2-2I
B1-1(100/5)
D2-1Rd/1Gd

指示燈代號

代號	a	b	c	d	e
電壓（V）	12	24	36	220	380

代號	R	G	Y	W
顏色	紅色	綠色	黃色	白色

按鈕代號

代號	Ⅰ	Ⅱ	Ⅲ
按鈕觸頭型式	一常開一常閉	二常開	三常閉

開關代號

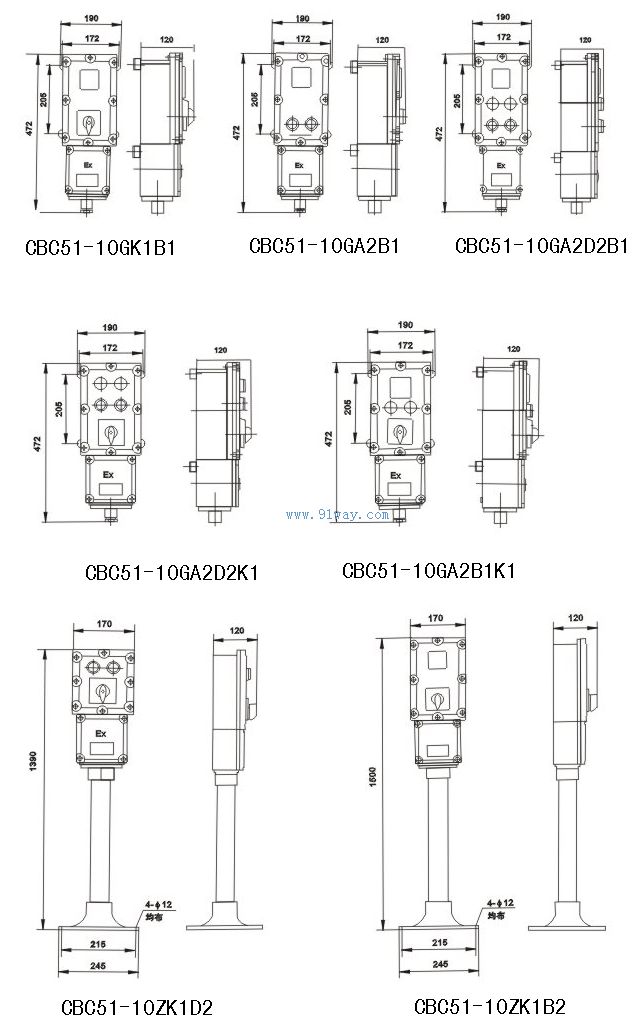

外形及安裝舉例
