CX系列高靈敏集成電路閃光繼電器產品詳細說明：

用途
CX系列閃光繼電器作為發電廠、 變電所及其他自動控制回路信號指示燈閃光回路之起動繼電器。起動電流≤1mA之高靈敏性能， 使其可應用于發光二極管節能信號燈及氖燈信號燈， 高達5A的負載能力又可應用于傳統白熾信號燈。

特點
○ 高靈敏：超動電流≤1mA。
○ 大負載：最大電流5A。
○ 高可靠壽命長：集成電路等關鍵電子元件采用進口名牌產品。有保護措施，電源極性接反不會損壞繼電器。 閃光壽命100000次。
○ 閃光頻率穩定：閃光小母線有負電立即閃光、閃光頻率不隨負載大小、電壓高低而變。信號燈亮、 暗占空比近似1：1，暗電流<1.5mA，亮暗明顯。
○ 適應性強：氖燈信號燈、發光二極管信號燈、白熾信號燈均可應用。

工作原理說明
CX系列高靈敏集成電路閃光繼電器由集成電路組成高靈敏起動回路及頻率穩定的電子振蕩器，閃光小母線有負電立即閃光。 由小型大功率繼電器組成輸出回路，其接點容量在AC250V時為5A， 電路中的巧妙設計使繼電器接點不產生電弧，延長使用壽命。加有保護措施， 電源極性接反不會損壞繼電器。

型號對照表

型號	外型結構	等同替代型號	老產品廠
CX-1	CL10	DX-3	阿繼、上繼
CX-3	A22K	DX-1	許繼、蘇繼
CX-20	JK-1	DX-9	阿繼
CX-30	A11K	DX-16	許繼

CX系列高靈敏集成電路閃光繼電器主要技術參數
○ 額定電壓：直流220V、110V、48V，工作電壓允許：80%-115%Ue， ○ 直流電源電壓紋波系數不大于20%(可提供交流電工作產品，訂貨時需特殊注明)
○ 起動電流≤1mA。
○ 閃光頻率：55-65次/分
○ 亮、暗占空比1：1，誤差±0.2，暗時通過信號燈電流<1.5mA。
○ 觸點電容：
　　　　直流型：直流電壓不超過250V，時間常數為5ms的感性負荷的電路中接通各斷開5A。
　　　　交流型：交流電壓不超過250V，COSφ=1，接通和斷開5A。

○ 電源功率消耗(額定電壓下)

狀況\電壓	220V	110V	48V
動作前	≤1.6W	≤0.8W	≤0.4W
動作后	≤6.5W	≤3.5W	≤1.5W

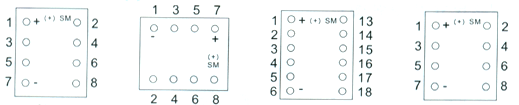

結構、端子及內總接線圖

CX-1	CX-3	CX-20	CX-30

閃光繼電器內部接線圖(正視)

CX系列高靈敏集成電路閃光繼電器
