JXG-10,20,30系列靜態閃光繼電器產品詳細說明：

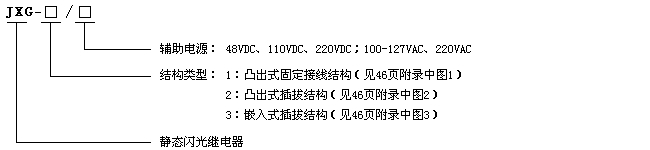

1、型號命名及其含義



2、工作原理
繼電器由取樣、延時、執行等部分組成（見圖1），裝有二只發光二極管，分別監視電源和執行狀態，繼電器處在靜態時，電源指示燈發光，當啟動信號加于啟動端時，由于執行繼電器的常閉觸點處于閉合狀態，啟動回路接通；同時取樣部分進行取樣，取樣信號經延時后，使執行繼電器工作，動作指示燈亮，執行繼電器的常閉觸點斷開，啟動回路斷開，取樣部分無輸入信號；執行部分保持一段時間后自動斷開，動作指示燈滅，執行繼電器常閉觸點閉合，啟動回路再次接通，取樣部分又有信號輸入......，保持重復上述循環，執行繼電器的觸點周期性地接通和斷開，產生閃效果。
3、設計特點
JXG-10,20,30系列靜態閃光繼電器采用進口集成電路等電子元器件，閃光頻率穩定，不受閃光路數的影響；即可啟動LED節能型信燈，又可啟動常規白熾燈型信號燈；功耗小、工作可靠，啟動電流范圍寬，是目前電力系統中理想的更新換代產品

三、JXG-10,20,30系列靜態閃光繼電器主要技術指標
1、閃光頻率：60±10次/分。
2、最小啟動電流：0.01A，最大穩定電流：2A
3、功率消耗：
  a、工作回路功率消耗： DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W
  b、啟動回路功率消耗： 啟動直流電流為2A時≤5.5W。
4、 繼電器的啟動和執行由小型大功率繼電器完成，外電路無須另加執行元件
