ZW39-40.5型戶外高壓交流真空斷路器適用于交流40.5kV﹑50Hz三相電力系統中，供工礦企業，發電廠及變電站作控制和保護用。該產品可進行頻繁操作，也可以作為聯絡斷路器使用。
2　斷路器的主要特點
　　ZW39-40.5W/T2000-31.5型戶外真空斷路器解決了一直以來國內同類產品因溫濕度變化內部會產生凝露、吸潮，使絕緣強度隨之下降的一大難題及因絕緣拉桿外露易老化的問題，加強了套管內表面及絕緣件的絕緣強度。除此以外，該斷路器還有如下特點：
　 優選真空滅弧室觸頭材料，使小電流開斷截流值平均在4A以下，有效地抑制了操作過電壓。
　 斷路器開斷能力強，開斷短路電流31.5kA達30次。
　 采用性能可靠的CT10A改進型機構，能頻繁操作，壽命達10000次。
　 該產品能適應海拔3000米的環境要求，外絕緣水平高。
　 斷路器中可內附或外附互感器：
　　斷路器每相可裝4只內附電流互感器，內附電流互感器鐵芯采用微晶合金及高導磁材料，200A及以上電流互感器的精度可達到0.2級、0.2S級。斷路器整體結構緊湊，同時對互感器二次繞組的包扎工藝進行了充分的優化。充分保證互感器線圈包扎后外形規則，無毛邊，且在烘干時不松動，裝入主機后無變形，做到電場均勻。
　 該產品在真空滅弧室與瓷套間充有微正壓的SF6氣體（無內附CT:0.02MPa，內附CT:0.2MPa）,確保內部不會產生凝露及吸潮現象，同時可避免原ZW7系列產品內部填充有機絕緣材料易造成氣泡、貫穿性放電，維護、維修困難等缺陷。
　 主要二次電器元件均選用優質產品，運行可靠性高。
　 產品外露部件表面處理均為熱鍍鋅或直接采用優質不銹鋼板材，耐腐蝕性能優越。
　 該產品能直接替代SW2—35型少油斷路器（安裝尺寸相同），配過渡支架可替代各種型號的多油斷路器，是較為理想的無油化斷路器。

3　主要技術參數

　　注: 有*值為產品的外絕緣水平，試驗時是按海拔3000m修正，三值分別為122kV﹑109 kV﹑237 kV。

4、訂貨須知
　 斷路器型號、規格；
　 額定電氣參數（電壓、電流、開斷電流等）；
　 操作機構操作電壓及電機電壓；
　 內附電流互感器的數量、電流比、級次組合、二次負載及安裝位置；
　 備品、備件及專用工具、設備名稱和數量（需另行訂貨）。

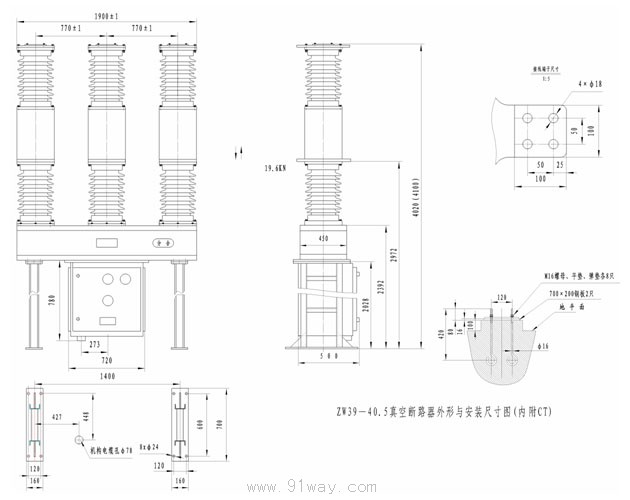

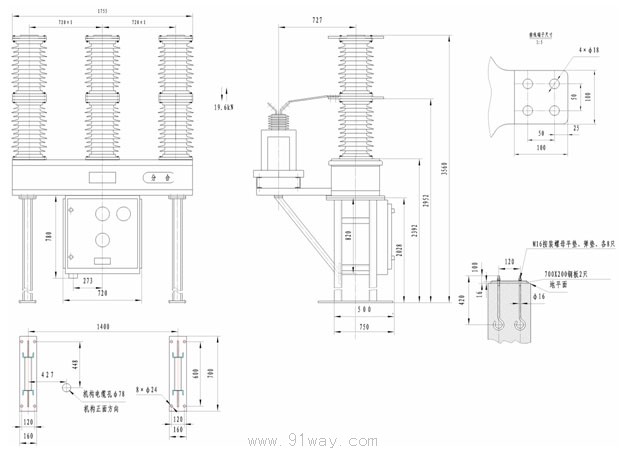

5、外形及安裝尺寸圖

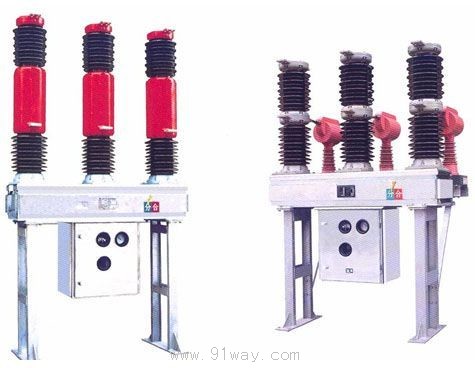

ZW39-40.5系列戶外高壓交流真空斷路器
