HZ10D-□/E119電焊機用轉換開關產品詳細說明：

用途
HZ10D-□/E119電焊機用轉換開關可用于電焊機上調節電流100A及以下，交流50Hz或60Hz，額定電壓380V及以下作電氣設備的主電路、輔助電器的變換之用。

HZ10D-□/E119電焊機用轉換開關型號及其含義


分類

1 按約定自由空氣發熱電流分
　　有25A、63A和100A三種

2 按檔次分
　　有Ⅰ檔和Ⅱ檔

HZ10D-□/E119電焊機用轉換開關主要技術參數

型號規格		HZ10D-25/E119		HZ10D-63/E119		HZ10D-100/E119		HZ10D-100/E119A
約定發熱電流lth	A	25		63		100		100
額定工作電壓Ue	V	240	440	240	440	240	440	240	440
額定工作電流le	A	25	25	63	63	100	100	100	100

機械壽命和電壽命
　　機械壽命：0.01×106次。
　　電壽命：0.01×106次。

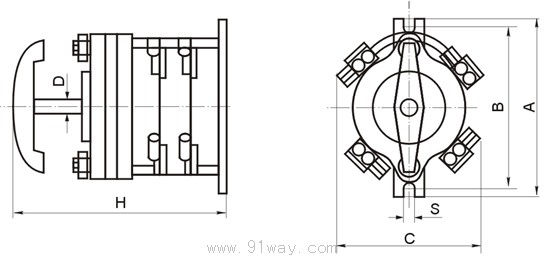

外形尺寸和安裝尺寸

型號規格	外型尺寸
	A	B	C	D	H	S
HZ10D-25/E119	100	90	90	Φ8	140	6
HZ10D-63/E119	142	128	110	Φ9	165	7
HZ10D-100/E119	142	128	128	Φ9	210	7
HZ10D-100/E119A	142	128	128	Φ9	188	7

接線圖

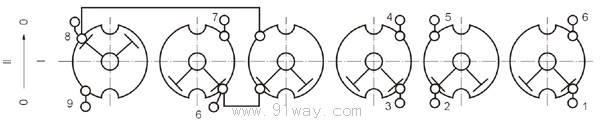

HZ10D-□/E119接線圖

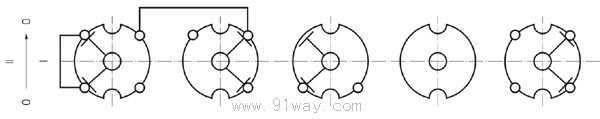

HZ10D-100/E119A接線圖
