用途
LW26系列萬能轉換開關可作為電路控制開關、測試設備開關、電動機控制開關和主令控制開關，及電焊機用轉換開關等。
符合標準GB 14048.3，GB 14048.5及 IEC 60947-3、 IEC 60947-5-1。
其中LW26-10、LW26-20、LW26-25三種開關具有護指功能。
1) 定位型；2) 自復型；3) 定位自復型。
定位型有1～12節(63 A 及以上僅有8節)、自復型有1～3節、直接控制電動機用有1～6節。

產品型號及其含義

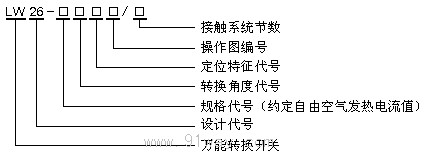

主令控制用轉換開關的型號及其含義



注：轉換角度代號為30°(3),45°(4),60°(6),90°(9),30°自復60°定位（36），30°自復90°定位（39）

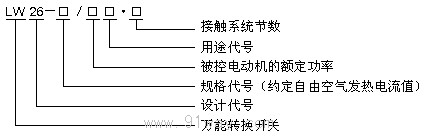

直接控制電動機用轉換開關的型號及其含義



注1：用途代號：Q-直接起動 N-可逆轉換 S-雙速電動機變速 SN-雙速電動機變速，可逆。
注2：直接控制電動機用轉換開關一般采用60°轉換，代號SN時采用45°轉換。

主電路用轉換開關的型號及其含義



注：主電路用轉換開關一般采用60°轉換。

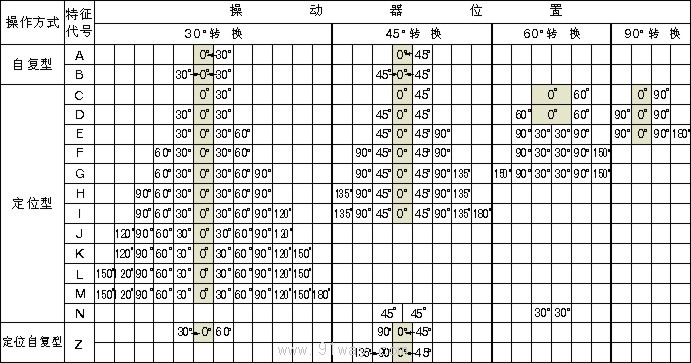

操動方式與操動位置組合如下：

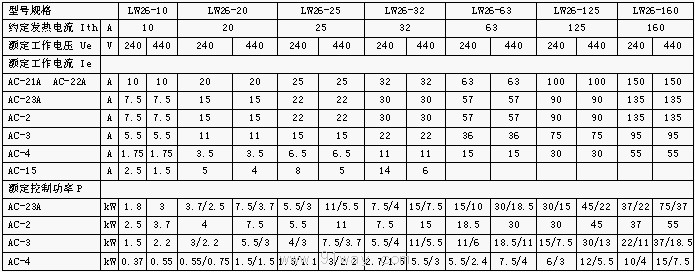

主要技術參數

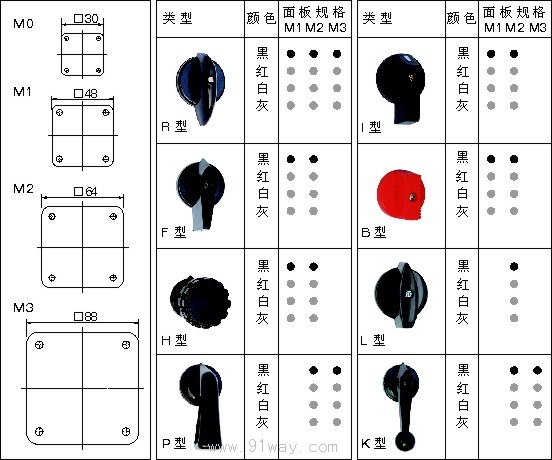

面板規格

　　
　　　　　　　　　　　　　　
注：●為標準顏色　●為可選顏色下同

手柄類型

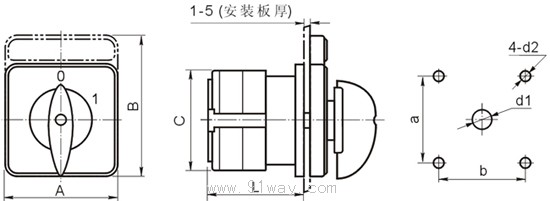

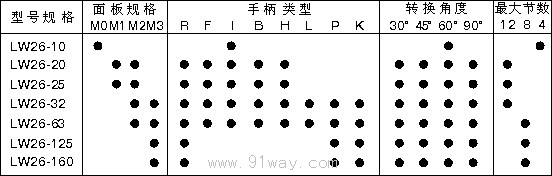

規格與尺寸

注：n為接觸系統節數，下同

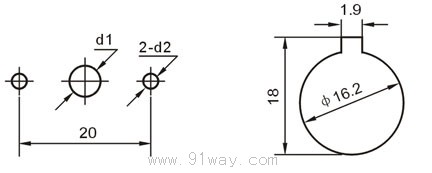

LW26-20單孔安裝尺寸

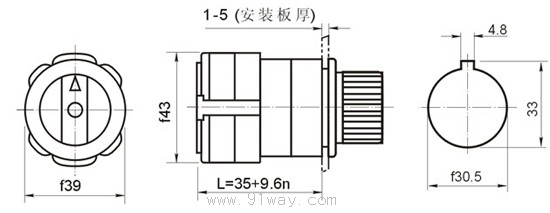

LW26-10 面板安裝、單孔安裝尺寸
