ZW6-12型戶外高壓真空斷路器產品詳細說明：

主要用途
一、 ZW6－12/630-型戶外高壓真空斷路器適用于三相交流50HZ，額定12KV的電網中，作為分、合負荷電流、過載電流及關合、開斷電流之用，也可作為12KV城網或農網的分段開關。
二、該產品工作時處于重合閘狀態，配上合適的控制系統，可作為重合器或分段器應用到線路中。
三、可獨立應用于中、小型變電站，具有減少占地面積，節省投資等特點。
四、無論用于線路中還是用于變、配電站，都有可配裝電網自動化及PW智能單元實現就地及遠方控制。
使用環境
一、周圍空氣溫度：上限40℃，下限-40℃；
二、海拔≤2000m；
三、風壓：不超過700pa�。ㄏ喈�(dāng)于風速34m/s）；
四、地震強度不超過8級。

ZW6-12型戶外高壓真空斷路器技術參數

月	技術參數名稱		單位unit	技術參數
				16KA	20KA
1	額定電壓		KV	12
2	額定電流		A	630
3	1min工頻耐壓	干試	KV	42
		溫試	KV	30
4	雷電沖擊耐壓（峰值）		KV	75
5	額定短路開斷電流		KA	16	20
6	額定短路關合電流（峰值）		KA	40	50
7	額定峰值耐受電壓		KA	40	50
8	4S短時耐受電壓		KA	16	20
9	額定操作順序			分--0.3s合分--180S-合分
10	額定短路電流升斷次數		次	30
11	機械壽命		次	10000
12	儲能電機額定電壓		V	交直流　110.220
13	額定操作電壓	分閘線圈	V	交直流　110.220
		合閘線圈
14	動靜觸頭允許磨損厚度		mm	3
15	觸頭開距		mm	9±1
16	觸頭超程		mm	3±1	3±1
17	平均合閘速度		m/s	0.6±0.2
18	平均分閘速度		m/s	1.0±0.2	1.1±0.2
19	合庫彈跳時間		ms	≤2
20	三相分閘不同期		ms	≤2	≤2
21	分閘時間（配CT型彈簧操動機構）		s	≤0.1
22	合閘時間（配CT型彈簧操動機構）	最高操作電壓	s	≤0.06
		最低操作電壓		≤0.1
23	每相回路直流電阻		UΩ	≤200
24	相間中心距離		mm	193

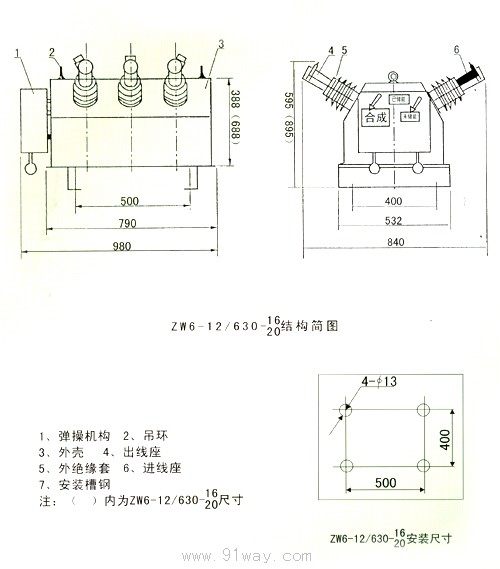

ZW6-12型戶外高壓真空斷路器外形及安裝尺寸圖

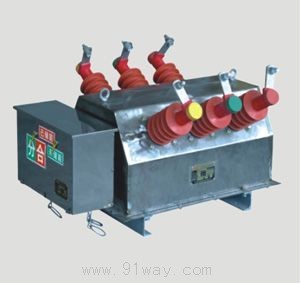

ZW6-12型戶外高壓真空斷路器
