VS1-12 型戶內高壓真空斷路器,系三相交流 50Hz 定額電壓為 12kV 電力系統的戶內開關設備,作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作,或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計,既可做為固定安裝單元,也可配有專用推進機構,組成手車單元作用。
VS1+系列戶內高壓真空斷路器使用環境
A 周圍空氣溫度:上限+40℃,下限-15℃;
b 海拔高度:≤100m(若需增高海拔,則額定絕緣水平相應提高);
c 振幅:地震列度不超過8度;
d 空氣相對濕度日平均值不大于95%,月平均值不大于90%
e 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
VS1+系列戶內高壓真空斷路器主要技術參數
| 序號 |
名稱 |
名稱 |
數據 |
| 1 |
額定電壓 |
kV |
12 |
| 2 |
額定頻率 |
Hz |
50 |
| 3 |
額定絕緣水平 |
1min工頻耐壓 |
kv |
對地/相間42/48 |
| 雷電沖擊耐壓(峰值) |
對地/相間75/85 |
| 4 |
額定短路開斷電流 |
kA |
20 |
25 |
31.5 |
40 |
| 5 |
額定電流 |
A |
630 |
630 |
1250 1600 |
1250 1600 |
| 1250 |
1250 |
2000 2500 |
2000 2500 |
| 6 |
額定短時耐受電流(有效值) |
kA |
20 |
25 |
31.5 |
40 |
| 7 |
額定峰值耐受電流(峰值) |
50 |
63 |
80 |
100 |
| 8 |
額定短路關合電流(峰值) |
|
50 |
63 |
80 |
100 |
| 9 |
額定短路電流持續時間 |
S |
4 |
| 10 |
機械壽命 |
次 |
20000 |
| 11 |
二次回路工頻耐受電壓(1min) |
V |
2000 |
| 12 |
額定操作順序 |
|
分-t-合分-t1-合分 |
| 注:20kA、25kA、31.5kA t=0.3s t1=180s;40kA t=180s t1=180s |

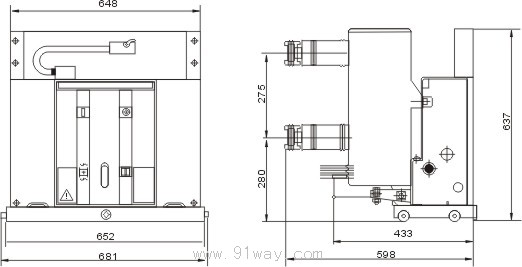

VS1+系列戶內高壓真空斷路器
