LW8-40.5型戶外高壓SF6斷路器產品詳細說明：

LW8-40.5型閃氟化硫斷路器是戶外的高壓開關設備，適用于三相交流50Hz、35kV電力系統，起控制和保護作用，可用來分、合額定電流和故障電流，也可用于頻繁操作、切合電容器級及作聯絡斷路器等場合。該斷路器配用CT14型彈簧操動機構。

LW8-40.5型戶外高壓SF6斷路器技術參數

序號	名      稱		單 位	數       據
1	額定電壓		kV	40.5
2	最高電壓		kV	40.5
3	額定絕 緣水平	雷電沖擊耐壓（全波峰值）	kV	200*/215(斷口)注：標準化185 kV
		工頻耐壓（1分鐘）	kV	95/118(斷口)
4	額定電流		A	1600/2000		1600/2000/2500/3150
5	機械壽命		次	5000
6	sf6額定壓力（20℃時表壓）		MPa	0.40		0.50
7	閉鎖壓力（20℃時表壓）		MPa	0.3		0.40
8	最抵使用環境溫度		℃	-40		-30
9	額定短路開斷電流		kA	20	25	25	31.5
10	額定短路關合電流（峰值）		kA	50	63	63	80
11	額定短時耐受電流（熱穩定電流）		kA	20	25	25	31.5
12	額定峰值耐受電流（動穩定電流）		kA	50	63	63	80
13	額定失步開斷電流		kA	5	6.3	6.3	8
14	額定短路開斷電流下的累計開斷次數		次	20
15	額定短路持續時間		S	4
16	合閘時間（額定操作電壓下）		S	≤0.1
17	分閘時間（額定操作電壓下）		S	≤0.06
18	額定操作順序			分-03s—合分 -180s—合分
19	額定開合單個電容器組電流		A	400
20	年漏氣率		% / 年	≤1
21	六氟化硫氣體水份含量（20℃時）		uL/L	≤150
22	配CT14型彈簧操動機構的額定操作電壓			AC/DC:380/220V/110V
	合閘線圈、分閘線圈電壓		V	交流：220  380 直流：48   110   220
	儲能電機電壓		V	交流：220 直流：220/110
23	六氟化硫氣體重量		Kg	8
24	斷路器（包括操動機構）重量		kg	1400

額定電壓 　　　 126kV	額定電流 　　　　　3150A
額定短路開斷電流　40kA	額定短路開斷電流開斷次數 12次
機械壽命（次） 3000次	SF6年漏氣率　　　　　 　≤1%
SF6氣體重量　　　10kg	凈重　　　　　　　　　　1800kg

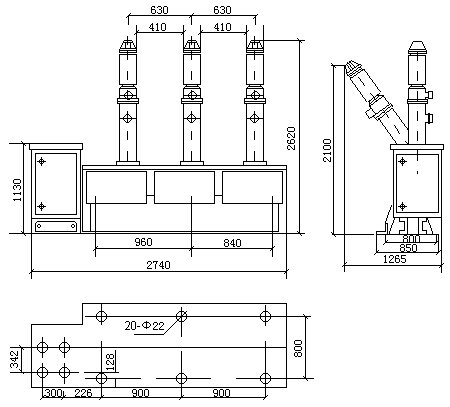

LW8-40.5型戶外高壓SF6斷路器
