JDQXF-110/220-W2型六氟化硫電壓互感器
概述
本型電壓互感器為SF6氣體絕緣互感器，適用于額定頻率50Hz或60Hz，額定電壓110kV的電力系統中，作電能計量、電壓監控和繼電保護
用。本產品符合IEC60044-2：1997及GB1207-1997《電壓互感器》標準。

結構簡介
本型電壓互感器為單相式，由一次出線端子、瓷套、殼體、SF6氣體密度繼電器組成(見附圖)。一次出線端子和爆破片裝在產品頂部，繞組
和屏敝體裝在殼體內，密度繼電器裝在殼體上。

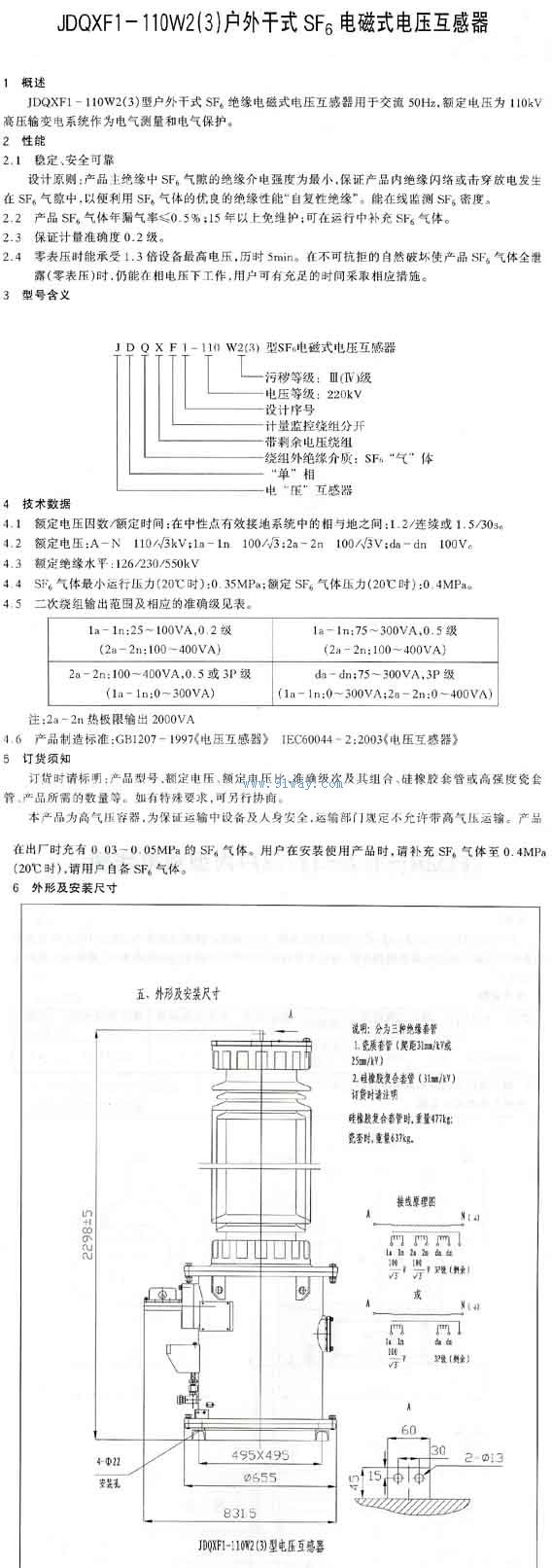

JDQXF1-110W2(3)系列戶外干式SF6電磁式電壓互感器技術參數
