問題一：PT變比對同期并列的影響。某電廠發變組電氣一次系統如圖1。主變變比為242±2×2.5%/121/15.75kV，220kV側母線3PT一次額定電壓為220kV，發電機出口1PT一次額定電壓為15.75kV，主變低壓側2PT一次額定電壓為15.75kV，二次額定電壓全部為100V。
在試運做假同期試驗時發現，主變高壓側開關兩側接入到同期回路中電壓(分別取自3PT及2PT)分別為104.5V和95V，折算到一次側，即開關并列點兩側電壓相差達23kV，差值為10%。對于中壓側地存在相同的問題。為什么會存在這樣的問題?
分析原因：由于主變變比與PT變比不一致引起，主變高壓側電壓為230kV時，其PT二次電壓為104.5kV，此時同期回路若將主變低壓側二次電壓也調到104.5V時，到主變高壓側一次電壓為252.9kV，超出規程規定的允許并列值(規程規定，系統與系統并列時兩側電壓偏差不能超過 10%)。也就是說，在這種情況下，不允許在主變高壓側并列，尤其是在機組與電網解列后，機組自帶廠用電及支配負荷，當電網恢復時，電廠不能順利與電網恢復并列。解決的辦法一是在主變高壓側重新加裝一同期用PT，二是在同期回路中加裝一110/100V的隔離變壓器。
問題二：PT變比對測量回路的影響。某電廠，在機組投運后，發現母線電壓較高時，接入到DCS上的電壓測量點為黑點，原因?yàn)殡妷鹤兯推髁砍虨?0~100V，對應輸出為4~20mA電流信號，當輸入電流大于21mA時，DCS上顯示黑點，即所測二次電壓最高為107V。解決辦法：更換電壓變送器，采用量程為0~120V的變送器。
問題三：選擇合適的PT變比，簡化同期回路。我們都知道，對于-11接線的變壓器組，在接入同期回路中時需要經過一個轉角變壓器，將角度調整 30°。然而通過下圖我們卻不難看出，在三角形側接入同期回路的電壓UBC，與星形側的UC同相，只要選擇UC的電壓為100V，就可將這兩個電壓接入同期回路。在實際應用中我們用的是高壓側的剩余繞組，即開口三角繞組，接入同期回路。
結論：綜上所述，我們可以看出，在發電廠中選擇與一次設備(變壓器)額定電壓相對應的電壓互感器，對安全運行有重要意義。同時選擇適當?shù)男褪�，可以�?jiǎn)化我們的同期回路。

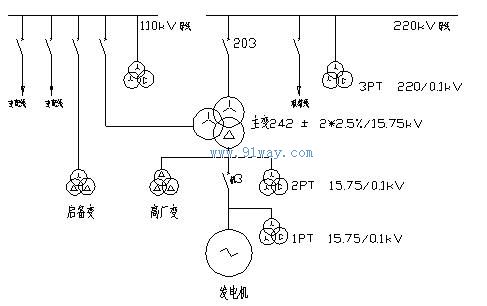

圖1：電廠示意圖
圖2：主變高、低壓側相量圖
|
|
