LGQ系列阻容過電壓吸收器適用于交流50HZ、3KV、5KV、35KV高壓開關柜作為真空開關配套裝置，用以吸收開關開合時的操作過電壓和戶內入侵雷電沖擊過電壓波，達到保護電動機、變壓器、開關等電氣設備。
阻容吸收器正常工作條件：
1.海拔不超過2500m。
2.周圍空氣溫度不超過+45℃，不低于-5℃。
3.空氣相對濕度不大于90℃。
4.戶內使用。垂直安裝。傾斜度不超過5度。
5.電網電壓忌雷波畸變率不超過：35KV≤3%
3KV;5KV;10KV≤4%

執行標準：
GB311.1-1997高壓輸變電設備的絕緣配合。
CB/T11024.1～4-2001標準電壓1KV以上交流電力系統用并聯電容器

LGQ系列阻容過電壓吸收器主要技術參數見表：

1.電容器允許仿差值±10%
2.電容器損耗角正切值（不含電阻）≤0.04%
3.電阻值允許±10%
型號、基本參數：

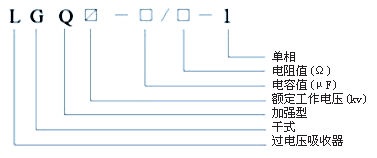

阻容吸收器型號及含義如下：

結構、外形尺寸及接線：
結構：
LGQ系列阻容過電壓吸收器外殼采用SMC材料壓制而成，電容器采用優質聚丙烯薄膜作為固體介質，用阻燃聚胺脂密封灌制而成。產品性能穩定可靠，并配制散熱性能良好的編織無感電阻。

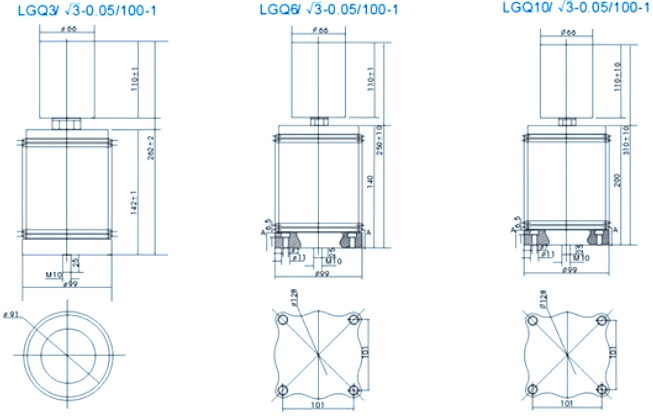

外形尺寸見圖1-4，接線見圖5

使用、檢查與維護：
1.阻容過電壓吸收器應垂直安裝，斜度不超過5度，要求最好接在被保護設備附近，見圖5
2.阻容過電壓吸收器退出運行時，應對其進行充分放電，在剩余電壓低于40V時才可進行維護。
3.每年應對阻容過電壓吸收器不少于一次的定期檢查，判斷其是否運行正常，判斷方法如下：
◇在阻容過電壓吸收器投運前用電橋測量其容量值和損耗角正切值，并記錄測量頻率及測量結果。
◇在停電、放電后對阻容吸收器進行檢查時，應使用同一電橋，同一測量頻率，測量電容量值和損耗角正切值，如發現3KV、6KV、10KV阻容過電壓吸收器電容量增大10%，35KV阻容過電壓吸收器電容量增大3%時，耗損角正切值增大0.1%，說明該電容器內部已有故障，應及時更換。
4.阻容過電壓吸收器在做進廠耐壓試驗時，其試驗電壓按表1規定值的75%進行。
5.因本產品是全工況型，耐潮濕、耐污穢，只需定期對產品進行表面清潔處理。

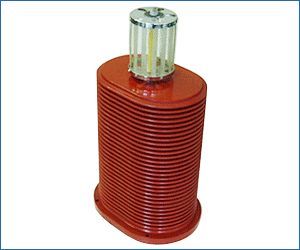

LGQ系列阻容過電壓吸收器
