JR36B系列熱過載繼電器產品詳細說明：

JR36B系列熱繼電器適用于交流50Hz、電壓至660V，電流0.5～630A的長期工作或間斷電器具有斷相保護、溫度補償、動態指示、動作活性檢查，有手動復位和自動復位，并有手動斷開常閉觸頭的按鈕，熱繼電器動作可靠，外型美觀安裝方便，是替代JR168系列，新一代較為理想的產品，產品符合GB14048.4-93等標準。



產品品種、規格
熱繼電器的型式
按額定電流等級分為20、32、63、160、250、400、630A7個等級。
熱繼電器整定電流與熱元件整定電流規格見表一

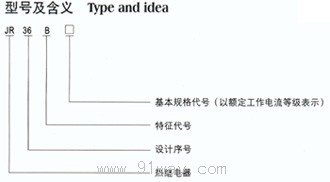

JR36B系列熱過載繼電器型號及外型

熱繼電器型號	熱繼電器整定電流（A）	熱元件件號
		元件號	整定電流（A）	電流調節范圍
JR36B-20	20	1	0.35	0.25～0.35
		2	0.5	0.32～0.5
		3	0.72	0.45～0.72
		4	1.1	0.68～1.1
		5	1.6	1～1.6
		6	2.4	1.5～2.4
		7	3.5	2.2～3.5
		8	5	3.2～5
		9	7.2	4.5～7.2
		10	11	6.8～11
		11	16	10～16
		12	22	14～22
JR36B-32	32	13	16	10～16
		14	22	14～22
		15	32	20～32
JR36B-63	63	16	22	14～22
		17	32	20～32
		18	45	28～45
		19	63	40～63
JR36B-160	160	20	63	40～63
		21	85	53～85
		22	120	75～120
		23	160	100～160
JR36B-250	250	24	200	130～165～200
		25	250	160～200～250
JR36B-400	400	26	300	200～250～300
		27	400	250～320～400
JR36B-630	630	28	500	320～400～500
		29	630	420～525～630

JR36B全系列熱繼電器安裝獨立式安裝,可與各類接觸器配體使用,固定方式可用螺釘固定.連接其主電路時應按表三和表由選擇與熱元件相適應的連接導線,輔助電路連接導線的最大載面積不得超過205mm2執接線螺釘應旋緊,不得松動。

序號	整定電流倍數	動作時間性			起始條件	周圍空氣溫度
1	1.05	<2h			冷態開始	20±5℃
2	1.2	<2h			熱態（接序）
3	1.5	10A	<2min	≤32
		10	<4min	>32
4	7.2	10A	2s<Tp≤10s	≤32	冷態
		10	4s<Tp≤10s	<32

JR36B系列熱過載繼電器

整定電流上限值A(chǔ)	>0≤8	>8≤12	>12≤20	>20≤25	>25≤32	>30≤50	>50≤65	>65≤85
連接導線截面積mm2	1	1.5	2.5	4	6	10	16	25
整定電流上限值A(chǔ)	>85≤115	>115≤150	>150≤175	>175≤225	>225≤250	>250≤275	>275≤350	>350≤400
連接導線截面積mm2	35	50	70	95	120	150	185	240

試驗電流范圍（A）	銅排		銅電纜
	尺寸mm	數量	截面積mm2	數量
400〈I≤500	30*5	2	150	2
500〈I630	40*5	2	150	2
