CJX2系列交流接觸器產品詳細說明：

一、適用范圍
CJX2（LC1-D）系列交流接觸器用于交流行50/60HZ，額定工作電壓至1000V，在AC-3使用類別下，額定工作電壓為380V時的額定工作電流為9-330A的電路中，它主要供遠距離接通及分斷電路之用，并適用頻繁起動機及控制電動機，也適用于與熱繼電器組合成電磁起動器。產品符合IEC60947-4-1，GBI4048.4標準。

二、型號及含義

三、技術參數
1、接觸器的額定工作電壓Ue和額定絕緣電壓Ui見表。

型號Type	CJX2-9-95	CJX2-115-330
額定工作電壓	220-660	220-1000
額定絕緣電壓	660	1000

2、CJX2系列交流接觸器的約定發熱電流，在AC-3使用類別下的額定工作電流Le及可控電動機的最大功率見表

型號Type	CJX2-9-95	CJX2-115-330
額定工作電壓	220-660	220-1000
額定絕緣電壓	660	1000

2、接觸器的約定發熱電流，在AC-3使用類別下的額定工作電流Le及可控電動機的最大功率見表

型號	約定發熱電流（A）	額定工作電流			可控電動機功率
		380V	660V	1000V	380V	660V	1000V
CJX2-9	20	9	6.6		4	5.5
CJX212	20	12	8.9		5.5	7.5
CJX216	32	16	10.6		7.5	9
CJX225	40	25	18		11	15
CJX232	50	32	21		15	18.5
CJX240	60	40	34		18.5	30
CJX250	80	50	39		22	33
CJX263	80	63	42		30	37
CJX280	125	80	49		37	45
CJX295	125	95	49		45	45
CJX2115	200	115	65	40	55	80	65
CJX2150	200	150	80	50	75	100	65
CJX2185	275	185	95	65	90	110	100
CJX2225	275	225	115	80	110	129	100
CJX2265	315	265	150	95	132	160	147
CJX233	380	330	185	115	160	220	160

3、接觸器的壽命見表

型號	操作頻率	機械壽命	AC-3電壽命
CJX2-9～25	1200	100	100
CJX2-32～40	600	800	80
CJX2-50～63			60
CJX2-80～95		600
CJX2-115～150		1000	120
CJX2-185～225		600	100
CJX2-265～330			80

4、控制線圈的工作電壓范圍：（0.85-1.1）US

5、輔助觸頭的基本參數見表.

使用類別	AC-15	DC-13
額定絕緣電壓	660
額定工作電壓	380	200
約定發熱電流	10
額定工作電流	0.95	0.15
控制容量	360VA	33W

6、線圈控制電壓及功率見表.

型號	控制電壓	控制容量
		起動	吸合VA
CJX2-9～16	24、36、48、110、127、220、380	60	7
CJX2-25～32		90	7.5
CJX2-40～95		200	20
CJX2-115～150	110、127、220、380	660	54
CJX2-185～225		966	66
CJX2-265	110、127	720	10
CJX2-330	220、380	840	12

型號	Amax	Bmax	Cmax	Dmax	a	b	￠
CJX2-9	47	76	82	112	35±0.31	50±0.31	4.5
CJX2-12			87	117		60±0.37
CJX2-16
CJX2-25	57	86	95	126	40±0.31	50±0.31	4.5
CJX2-32			100	131		60±0.37
CJX2-40	77	129	116	145	40±0.5	105±0.7	6.5
CJX2-50
CJX2-63
CJX2-80	87	129	127	157	40±0.5	105±0.7	6.5

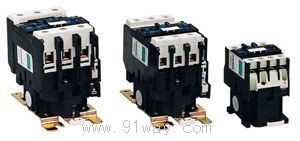

CJX2系列交流接觸器
