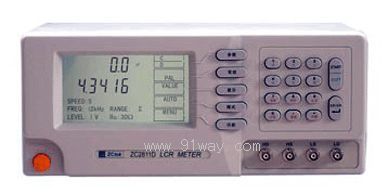

ZC2817D系列LCR數字電橋產品詳細說明：

ZC2817D系列LCR數字電橋是低頻元件測量儀器的換代產品，其中應用多項元件測量的最新技術，大字符專用LCD顯示，SMD貼片工藝，操作方便，外形美觀。可直接測量多達六種的元件參數組合，能滿足生產線質量保證，進貨檢驗及自動化生產的需要。RS-232接口可為用戶提供遠程控制及測試數據的統計和分析。HANDLER接口可連接元件自動分選系統。

ZC2817D系列LCR數字電橋性能指標：

· 簡便操作與強大功能的合理結合
· 采用SMT表面貼裝工藝提升了儀器的可靠性
· 大型專用白色背光LCD顯示屏
· 100Hz～100kHz,8個典型測試頻率
· 0.1V、0.3V、1.0V三個典型測試電平
· 30Ω/100Ω兩種可選源阻抗,便于兼容不同LCR表的測試一致性
· 配置RS232接口和HANDLER接口

測 量 功 能
測試參數	六種測量參數組合: C/D、L/Q、R/Q、Z/θ、C/R、L/R
基本準確度	0.1%
等效電路	串聯、并聯
量程方式	自動、保持
觸發方式	內部、手動、外部
測試速度	快速: 16次/秒 中速: 8次/秒  慢速: 2次/秒
校正功能	開路、短路、掃頻清零
顯示方式	直讀/Δ/Δ%
顯示器	5位分辨率,帶背光專用LCD顯示屏
測 量 信 號
測量信號頻率	100Hz、120Hz、 1kHz、 10kHz、 20kHz、40kHz、 50kHz、100kHz
測量信號電平	0.1Vrms、0.3Vrms、1.0Vrms
輸出電阻	30Ω、100Ω
測 量 顯 示 范 圍
|Z|、R、X	0.0001Ω～99.999MΩ
C	0.001pF～99999μF
L	0.001μH～99999H
D	0.0001～9.9999
Q	0.0001～9999.9
Δ%	-99.99%～99.99%
比 較 器 及 接 口
比較器	五檔分選,三檔合格,一檔不合格,一個附屬檔
接口	RS232C(標配)、HANDLER(選件)
體積	320mm×140mm×360mm
重量	～2.5kg
