DLTZ3系列電磁失電制動器產品詳細說明：

DLTZ3系列電磁失電制動器為電磁脫離（釋放），斷電彈簧施壓的摩擦式制動器，可實現快速停車和準確定位，能用在不斷電時安全（防險）制動等場合。

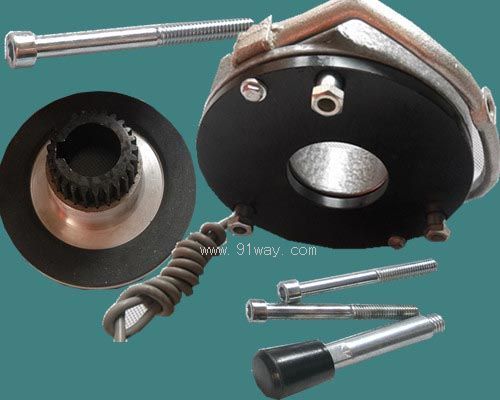

制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、齒輪套、手動釋放裝置、安裝螺釘?shù)攘慵�組成。當制動器線圈通電時，線圈產生磁場使銜鐵吸向磁軛，銜鐵與制動盤
脫離（釋放）；當線圈斷電時，磁通消失，銜鐵被釋放，彈簧施壓于銜鐵，將制動盤上的摩擦片壓緊，從而產生制動力矩達到制動的目的。

DLTZ3系列電磁失電制動器技術參數

	04	05	08	15	30	40	80	150	200	300	450	600	850	2000
額定制動力矩Me(Nm)	4	5	7.5	15	30	40	75	150	200	300	450	600	850	2000
勵磁功率P20℃（W）	25	35	50	60	80	110	130	150	150	200	200	210	340	400
接通時間T1(ms)	60	63	87	110	140	152	165	214	252	303	359	385	435	495
斷開時間T2(ms)	50	55	75	95	120	130	140	180	210	250	270	285	320	375
勵磁電壓DC(V)	99					170
允許最高轉速n(min)	3000



注： 圖一為05-150規格手動釋放形式，  圖二為200以上螺釘釋放形式。

下表中"δ"值為正常工作氣隙

	d1	d2	d3	d4	d5	d6	d	L1	L2	L3	L	h1	h2	h	b	δ
DLTZ3-04	84	72	61		3*M4	8	12	40	9	1.8	18	98	53	13.8	4	0.2
DLTZ3-05	101	90	78	53	3*M5	10	14.8	47.2	25	2	20	104	59	16.2	5	0.2
DLTZ3-08	117	105	93	65	3*M5	10	19.8	54.3	31	3	20	124	71	21.6	6	0.3
DLTZ3-15	127	114	98	65	3*M6	10	24.8	60	36	3	25	126	73	28.1	8	0.4
DLTZ3-30	147	133	118	80	3*M6	10	29.5	60	36	3	30	134	83	32.8	8	0.4
DLTZ3-40	166	150	131	90	3*M8	12	29.5	62	39	3	30	162	96	32.8	8	0.5
DLTZ3-80	187	170	151	104	3*M8	12	39.5	75.2	48	3	30	175	105	42.8	12	0.5
DLTZ3-150	222	202	181	120	4*M10	12	44.5	90.2	58	3.5	35	232	130	47.8	12	0.6
DLTZ3-200	265	244	220	150	4*M10		49	103		3.5	40			52.8	14	0.6
DLTZ3-300	310	280	248	155	4*M12		59	118		3.5	50			63.4	18	0.8
DLTZ3-450	330	300	268	165	4*M12		65	128		3.5	56			69.4	18	0.8
DLTZ3-600	380	350	305	180	4*M16		64	133		4	56			68.4	18	0.8
DLTZ3-850	422	390	350	195	6*M16		68	134		4	62			72.4	18	0.8
DLTZ3-2000	580	550	510	350	8*M16		80	140		7.5	62			85.4	22	1.2

使用說明：

該制動器屬干式，必須在無油狀態下工作，以免影響力矩；制動器在安裝時通過安裝安裝螺釘調整到規定δ值，然后將空心螺栓旋出鎖緊電機的后蓋端或設備的固定板；該制動器應水平安裝；制動器δ值不能超過最大工作氣隙，否則應重新調整δ值到規定值。
1.電機端蓋5.手動釋放裝置9.彈簧
2.齒輪套6.銜鐵10.風罩
3.制動盤7.磁軛組件11.風葉
4.空心螺栓8.安裝螺釘

DLTZ3系列電磁失電制動器
