DZD2系列單片電磁制動器產品詳細說明：

1、簡介
DZD2系列單片電磁制動器是通電工作單摩擦付型制動器，摩擦付為無石棉基復合材料/鋼。產品結構簡單，制動延遲時間短，制動力矩大。適用于機械傳動系統中需要制動或定位要求的場合。如精密機械、印刷機械、包裝機械、試驗設備，及辦公機械等傳動系統中的制動及定位。

2、性能參數：Main Technical Data

	DZD2-05	DZD2-10	DZD2-20	DZD2-40	DZD2-80	DZD2-160	DZD2-250	DZD2-320	DZD2-500	DZD2-1000
額定力矩 Rated TORQUE (N.m)	5	10	20	40	80	160	250	320	500	1000
額定功率P20℃ Rated Power(W)	12	15	20	25	35	45	55	60	80	100
額定電壓 Rated Voltage (V DC)	24	24	24	24	24	24	24	24	24	24
接通時間 Engaging Time(≤ms)	55	75	120	140	230	250	303	380	450	505
斷開時間 Disanganing time (≤ms)	15	25	35	45	60	90	170	200	260	330
工作最高轉速 Allowable Max Spead(rpm)	3600	3600	3000	3000	2500	2500	2500	2000	2000	1500

3、DZD2系列單片電磁制動器外形及安裝尺寸：Overall and Installation Dimensions

尺寸Size 規格Specifcations	d	D1	D2	D3	D4	D5	N×D6	K×D7	M	L	L1	L2	L3	b	h	δ
DZD2-05	15	80	72	35	46	26	4×5	3×3.1	M4	22.5	4	19	15	5	17.3	0.3
DZD2-10	15	100	90	42	60	31	4×6	3×4.1	M5	24.5	5	25	20	5	17.3	0.3
DZD2-20	20	125	112	52	76	41	4×7	3×5.1	M5	28	6	31	25	6	22.8	0.4
DZD2-40	25	150	137	62	95	49	4×7	3×6.1	M6	31	6.5	36.5	30	8	28.3	0.4
DZD2-80	30	190	175	80	120	65	4×9.5	3×8.1	M8	35	8.5	46.5	38	8	33.3	0.5
DZD2-160	45	230	215	100	158	83	4×9.5	3×10.2	M8	41	11	53	42	14	48.8	0.5
DZD2-250	55	280	260	120	185.5	100	4×11	3×10.2	M10	48.5	12	62	50	16	59.3	0.6
DZD2-320	55	290	270	120	210	100	4×11	3×12.2	M10	49	12.5	67.5	55	16	59.3	0.6
DZD2-500	60	310	290	130	240	105	4×11	3×12.2	M10	52	13.5	73.5	60	18	64.4	0.8
DZD2-1000	70	440	420	200	315	148	4×12.5	3×16.2	M12	65	19	95	76	20	74.9	0.8

4、安裝：
安裝注意事項
 摩擦片及銜鐵表面不得有油污，必須保持清潔。
 安裝制動器必須保證同軸度不大于0.1mm。
 與制動器配合的軸孔與軸精度為H8/h7。
 制動器主、從動側需固定，不允許有軸向竄動，同時必須保證工作氣隙"δ" .

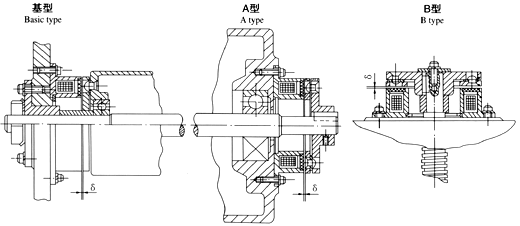

安裝示意圖
Examples for Installation
