| 電磁離合器與制動器安裝要點 |
|
| [大
中 小] |
|
安裝要點及實例簡介
單片電磁離合器與制動器屬于干式工作，安裝位置應勿靠近帶有油污和潤滑油飛濺的地方，離合器與制動器可安裝在同軸或對接軸上，當安裝在對接軸上時，必須保證兩軸的同軸度，離合器安裝后，磁軛與動盤間不得發生摩擦，但間隙不要超過0.3～1.5。動盤與銜鐵的間隙δ應保證表中規定尺寸。
單片電磁離合器與制動器自六十年代初問世以來，經過三十多年的研究開發和實踐其結構已日趨完善，規格品種更加齊全、性能和可靠性更加提高。但在正確選擇和合理使用方面至今仍存在不少問題，特別在使用過程中的合理安裝是充分發揮其性能的矛盾焦點。為此，為了使用戶能正確掌握安裝設計，選擇部分典型安裝實例供各機械用戶參考。

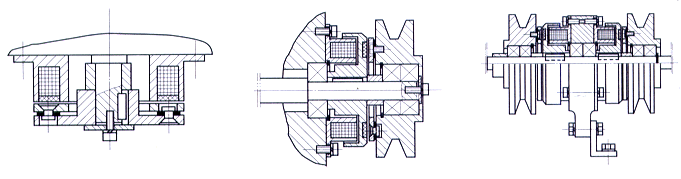

| 1、DZD-X/B型制動器在軸端安裝↓ |
2、DLD5-型單片電磁離合器與皮帶 輪聯結安裝↓ |
3、兩臺DLD5-型電磁離合器在通裝軸上組合安裝↓ |
 |

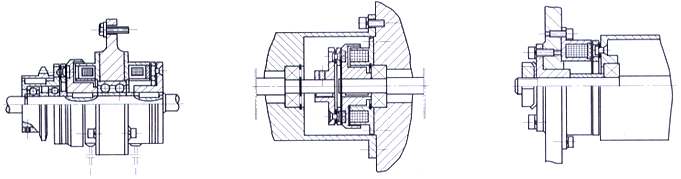

| 4、DLD5-/B與DZD5-/B型電磁離合器與制動器在通軸上組合安裝↓ |
5、DLD5-/A型電磁離合器與對接軸聯結安裝↓ |
6、DLD5-型電磁制動器與滾輪聯結安裝↓ |
 |

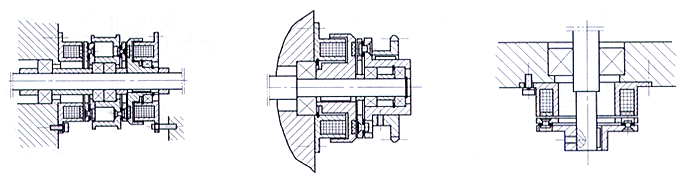

| 7、DLD6-型與DZD5-型電磁制動器在通軸上組合安裝↓ |
8、DLD5-/B型電磁離合器與鏈輪 聯結安裝↓ |
9、DZD5-/A型電磁制動器安裝在機體和軸端上↓ |
 |
安全系數選擇
| 工 作 機 械 種 類 |
驅 動 機 的 類 型 |
| 電動機以及前級由膠帶驅動的動力 |
4-6缸的內燃發動機 |
| 負荷平穩的普通機床、一般機械 |
1.5 |
2 |
| 大型機床、紡織機械、小型沖床、小型絞車 |
2 |
2.5 |
| 運輸機、壓氣機、泵、中型沖床、中型絞車、刨床、其它負荷變化大、慣性大、接合頻繁的機床 |
2.5 |
3.5 |
| 攪拌機、破碎機、大型絞車、大型沖床、小型軋鋼機 |
3.0～3.5 |
4～4.5 | |
|
