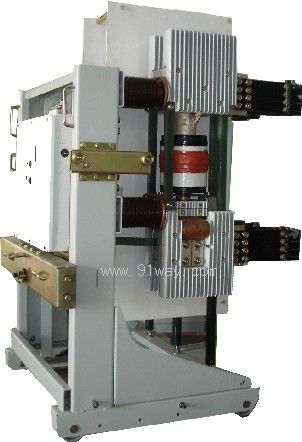

EVH4-15/T6300-80F型戶內高壓交流發電機斷路器產品詳細說明：

EVH4-15/T6300-80F型戶內高壓交流發電機斷路器是三相交流50Hz，額定電壓為15kV、額定電流為6300A的戶內裝置，適用于安裝在發電機和升壓變壓器或發電機和發電廠廠用電變壓器之間,可供發電廠發電機設施的保護和控制之用。EVH4-15型戶內高壓交流發電機斷路器是集天水長城開關廠有限公司數十年真空斷路器的設計制造經驗研制成功的新一代高容量、高性能產品。

產品結構特點
EVH4-15型適用于高電器開斷系統的真空斷路器
1、EVH4-15/T6300-80(F)發電機出口真空斷路器固定式安裝自然風冷下額定電流高達6300A，額定短路開斷電流高達80kA。
2、 EVH4-15/T5000-63(F)發電機出口真空斷路器可移開式手車結構自然風冷下額定電流可達5500A，額定短路開斷電流可達63kA。
3、主回路采用大爬距、縱磁場觸頭結構專用發電機出口真空滅弧室。主回路對地之間設計有均勻電場用的均壓環。
4、 EVH4-15發電機出口真空斷路器主回路上、下出線采用純銅焊接式結構，減少組裝式結構帶來的接觸電阻。運用分析軟件對主回路的電流密度進行分析，使其均勻；散熱片的表面積。
5、采用創新設計之EVH系列真空斷路器專用GLS型彈簧操動機構，機械性能穩定可靠。
6、 傳動結構采用優化設計之滑塊變直機構保證機械特性優良，機械參數穩定。

EVH4-15/T6300-80F型戶內高壓交流發電機斷路器技術參數

序號	參數名稱					單位	數         值
1	額定電壓					kV	15
2	額定絕緣水平 (相間、對地、斷口)			1min工頻耐受電壓 (有效值)	相間、對地		50
					斷口		59
				雷電沖擊耐受電壓 （峰值）	相間、對地		90
					斷口		102
3	輔助回路1min工頻耐受電壓					V	2000
4	額定頻率					Hz	50
5	額定電流					A	6300*
6	溫升	真空滅弧室靜端				℃	75
		真空滅弧室動端					75
		動觸頭導電夾塊					75
		軟連接接線端					75
		斷路器上出線端					65
		斷路器下出線端					65
7	額定短時耐受電流					kA	80
8	額定峰值耐受電流						220
9	額定短路持續時間					s	4
10	額定短路開斷電流					kA	80
11	額定短路開斷電流的直流分量						77%
12	額定短路關合電流(峰值)					kA	220
13	額定操作順序						CO-30min-CO
14	額定失步對稱開斷電流					kA	40（直流分量≤20%）
15	額定失步非對稱開斷電流						40（直流分量≥77%）
16	額定失步關合電流（峰值）						56.5
17	額定負荷（6300A）開、合次數					次	50
18	系統源TRV		預期瞬態恢復電壓上升率			kV/μs	4
			峰值電壓			kV	27.6
			首開極系數				1.5
19	發電機源TRV		預期瞬態恢復電壓上升率			kV/μs	1.8
			峰值電壓			kV	27.6
			首開極系數				1.5
20	合-分時間					ms	100
21	額定開斷時間					ms	≤60
22	機械壽命					次	5000
23	動靜觸頭允許磨損累計厚度					mm	3
24	電壽命					次	5
