DZS系列電磁失電制動器產品詳細說明：

DZS系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。廣泛用于冶金、建筑、化工、食品、機床、包裝等機械，及在斷電時安全（防險）制動等場合。

DZS系列電磁失電制動器具有結構緊湊、安裝方便、適應性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，是一種理想的自動化控制執行元件。

2、DZS系列電磁失電制動器主要性能參數：MainTechnicalData

規格Specifications 數據Contents 名稱Item names	05	08	15	30	40	80	150
配套YEJ電機機座號 YEJ Motors Model Numbers	71	80	90	100	112	132	160
額定力矩(N.m) Rated Braking Torque	5	8	15	30	40	80	150
額定功率P20℃(W) Rated Power	28	30	45	60	65	88	110

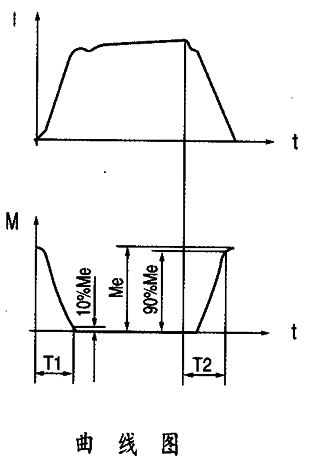

接通時間(ms) Connecting Time T1	63	87	110	140	152	165	214
斷開時間(ms) Disconnecting Time T2	55	72	95	120	130	140	180
最大工作氣隙δ max (mm) Maximum Working Air Crach	0.8	1	1	1	1	1.2	1.2
額定電壓(V DC) Rated Voltage	99	99	99	99	170	170	170
允許最高工作轉速(rpm) Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000

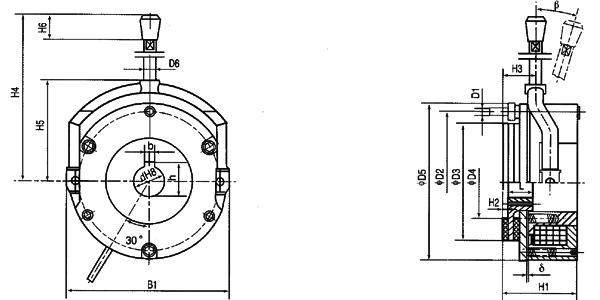

3、外形及安裝尺寸：OverallandintallationDimensions

尺寸 型號	d	D1	D2	D3	D4	D5	D6	b	B1	h	H1	H2	H3	H4	H5	H6	L	δ	β
DZS-05	14.8	3×M5	90	75	45	102	10	5	106	16.2	46	3	22	120	63	20	20	0.3	12°
DZS-08	19.8	3×M5	105	90	50	117	10	6	123	22.6	50	3.5	23	133	73	20	20	0.3	12°
DZS-15	24.8	3×M6	114	95	60	127	10	8	133	28.1	55	4	24	141	82	20	25	0.4	10°
DZS-30	29.5	3×M6	133	115	75	147	10	8	153	32.8	60	4	24	169	92	20	30	0.4	10°
DZS-40	29.5	3×M8	150	124	75	166	12	8	171	32.8	63	4	23	189	102	20	30	0.5	8°
DZS-80	39.5	3×M8	170	150	104	187	12	12	192	42.8	77	4.5	27	234	115	20	30	0.5	8°
DZS-150	44.5	4×M10	202	175	107	222	12	12	224	47.8	88	4.5	32	250	133	20	35	0.6	8°

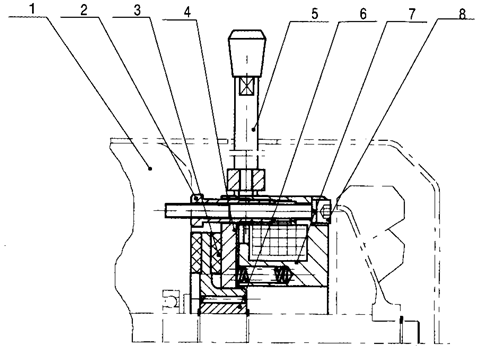

4、安裝：Installation

安裝注意事項Warning
摩擦片及銜鐵表面不得有油污，必須保持清潔；
安裝時必須保證氣隙“δ”；
齒輪套不得有軸向竄動。
安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。
