DLD2系列單片電磁離合器產品詳細說明：

1、簡介（Applications）
　　DLD2系列系無滑環干式，通電型工作的單片電磁離合器，線圈不旋轉，一個摩擦付，結構緊湊，傳遞力矩大，響應迅速，無空載損耗。
　　適用于高頻動作的機械傳動系統，可在主動部分運轉的情況下，使從動部分與主動部分結合或分離。廣泛適用于包裝機械、印刷機械、紡織機械、輕工機械、及辦公機械中。

2、DLD2系列單片電磁離合器主要性能參數：Main Technical Data

規格Specifications 數據Contents	DLD2-0.6	DLD2-1.2	DLD2-2.5	DLD2-5	DLD2-10	DLD2-16
額定力矩(N.m) Rated Braking Torque	6	12	25	50	100	160
額定功率P20℃(W) Rated Power	13	16	20	32	40	45
額定電壓(V dc) Rated Voltage	24	24	24	24	24	24
工作最高轉速 Allowable Max Speed	3600	3600	3000	3000	2500	2500

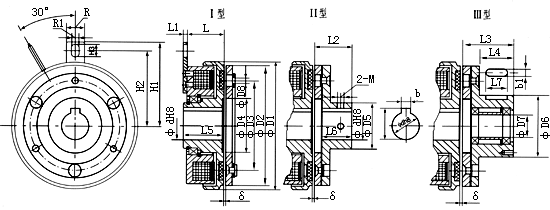

3、DLD2系列單片電磁離合器外形及安裝尺寸：Overall and lnstallation Dimensions

尺寸 型號	d	D1	D2	D3	D4	D5	D6	D7	D8	h	H1	H2	H3	R	R1	L	L1	L2	L3	L4	L5	L6	L7	M	b	b1	δ
DLD2-0.6	15	70	66	50	35	26	38	12	4.1	17.3	50	42.5	9.5	14	4.5	24	2	18.5	28.5	20	28	15	14	M4	5	4	0.3
DLD2-1.2	20	90	85	66	42	31	45	15	4.1	22.8	65	57.5	10.5	16	5.5	27	2.5	25	35	25	29	20	16	M6	6	5	0.3
DLD2-2.5	25	112	105	80	42	41	55	20	5.2	28.3	70	62.5	11.5	16	6.5	31.2	2.5	32	44	30	34.5	25	18	M6	8	5	0.4
DLD2-5	30	145	137	101	65	49	64	25	6.2	33.3	85	77.5	11.5	16	6.5	36.3	2.5	38.5	56.5	40	44	30	20	M6	8	6	0.5
DLD2-10	35	169	160	120	80	65	75	30	8.2	38.3	112	100	18.5	25	8.5	38	3	47	66	50	41.5	38	35	M8	10	8	0.5
DLD2-16	43	213	200	158	100	83	90	40	10.2	46.3	132	120	18.5	25	8.5	46.2	3.5	56	80	59	51.5	45	40	M8	12	10	0.6

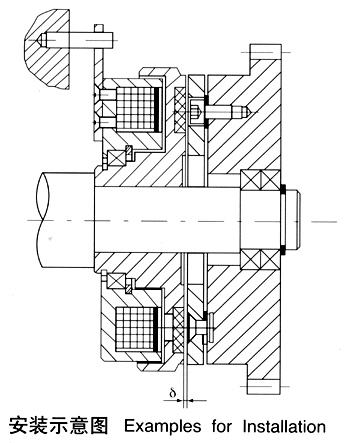

4、安裝：Installation
安裝注意事項 Warning
摩擦片必須保持清潔；
Friction surface should be clean.
安裝離合器必須保證同軸度不大于0.1mm；
The coaxial degree should not exceed 0.1mm.
安裝時必須保證氣隙“δ”；
When fixing, the airgap "δ" should be kept to the specified value.
離合器安裝后不允許有軸向竄動。
Not allowed to move on axial direction.

DLD2系列單片電磁離合器
