DZS2系列電磁失電制動器產品詳細說明：

一、概況：

DZS2系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器（以下簡稱制動器）。它主要與Y系列電動機配套成YEJ系列電磁制動三相異步電動機。廣泛用于冶金、建筑、化工、食品、機床、包裝等機械，及在斷電時安全（防險）制動等場合，實現快速停車和準確定位。
這種制動器具有結構緊湊、安裝方便（安裝時無需調整氣膝）、適應性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，可附加手動釋放裝置，是一種理想的自動化控制執行元件。

DZS2系列電磁失電制動器在下列條件下能可靠地工作：
1、海拔高度不超過1000M；空氣相對濕度不大于90％，環境溫度＋40℃～-15℃。
2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。
3、制動器采用B級絕緣，電壓波動不超過＋5％～-15％的額定電壓，其工作方式為連續工作制。
制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、軸套、手動釋放裝置等零部件組成。當制動器線圈通電時，線圈產生磁場使銜鐵吸向磁軛，銜鐵與制動盤脫離（釋放）；當線圈斷電時，磁通消失，銜鐵被釋放，彈簧實壓于銜鐵，將制動盤上的摩擦片壓緊，從而產生摩擦力矩達到制動的目的。

二、技術參數

規格Specifications 　數據Contents 名稱Item names	05	08	15	20	30	40	60	80
配套YEJ電機 4極（KV） YEJ Motors Model Nimbers	0.12～0.37	0.55～0.75	1.1～ 1.5	2.2	3.0	4.0	5.5	7.5
額定力矩(N.m) Rated Braking Torque	5	8	15	20	30	40	60	80
額定功率P20℃(W) Rated Power	25	30	30	50	50	80	80	80
接通時間 Connecting Time T1	70	70	70	70	70	80	80	80
斷開時間 Disconnecting Time T2	40	40	40	40	40	40	50	50
工作正常氣隙 Working Air Crach δ	0.4	0.4	0.4	0.5	0.5	0.5	0.5	0.5
最大工作氣隙 Maximum Working Air Crach δ	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8
勵磁電壓DC(V)	96					170
允許最高工作轉速 Allowable Max Speed	3000

注：1、使用6極電機時加大規格使用。
2、斷開時間為快速制動時間。
3、可為用戶設計各種直流電壓及其它絕緣等級的制動器。

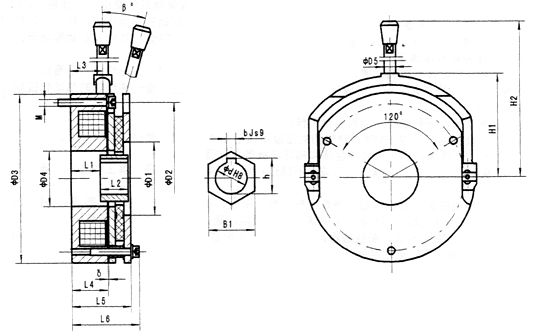

三、外形及安裝尺寸：

尺寸 型號	d	D1	D2	D3	D4	D5	M	b	h	L1	L2	L3	L4	L5	L6	B1	H1	H2	δ	β
DZS2-05	14	45	85	102	35	10	3-M5	5	16.3	19.5	22	18	25	44.4	51	26	64	120	0.4	12
DZS2-08	18	55	110	127	40	10	3-M6	6	20.8	15.5	25	24	25	44.4	51	32	82	140	0.4	12
DZS2-15	20	55	110	127	40	10	3-M6	6	22.8	15.5	25	24	25	44.4	51	32	82	140	0.4	12
DZS2-20	24	65	130	150	49	10	3-M6	8	27.3	26	25	31.5	32	50.5	57	41	92	168	0.5	12
DZS2-30	24	65	130	150	49	10	3-M6	8	27.3	26	25	31.5	32	50.5	57	41	92	168	0.5	12
DZS2-40	28	85	150	166	64	12	4-M8	8	31.3	18.5	35	35.5	34	52.5	61	55	102	225	0.5	12
DZS2-60	37	85	150	166	64	12	4-M8	10	40.3	18.5	35	35.5	34	52.5	61	55	102	225	0.5	12
DZS2-80	37	85	150	166	64	12	4-M8	10	40.3	18.5	35	35.5	34	52.5	61	55	102	225	0.5	12

注：DZS2-40、60、80安裝孔均部（45°、135°、225°、315°）

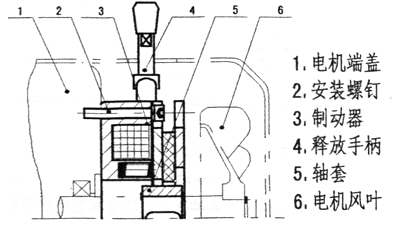

使用說明：
DZS2系列電磁失電制動器屬干式，必須在無油狀態下工作，以免影響力矩；制動器在安裝時，直接通過安裝螺釘將制動器固定在電機后端蓋或設備的固定板上，無需調整工作氣隙；當氣隙δ超過最大工作氣隙時，應通過調整氣隙墊片將氣隙重新調整到規定值。該制動器安裝方式為軸向水平。

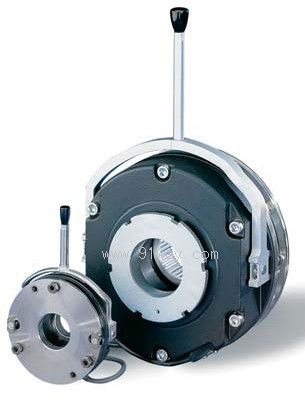

DZS2系列電磁失電制動器
