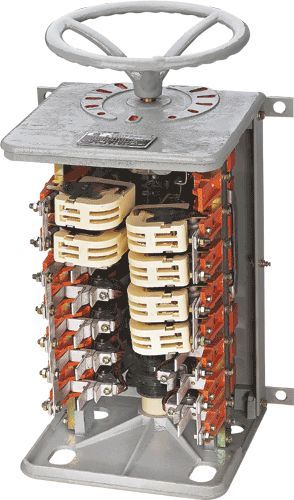

KT100/160J系列交流凸輪控制器產品詳細說明：

KT-100、160J交流凸輪控制器（簡稱控制器），主要用于起重設備中，控制380伏以下三相交流感應電動機的起動、停止、調速和換向。也適用于有相同要求的其它電力驅動裝置中。

主要技術數據及型號說明
主要技術數據見表1

額定電流（A）	極限分斷能力（A）	操作頻率	機械壽命	操作力
100 160	4lH	600次/小時	106次	小于10公斤

注：（1）、極限分斷能力系指1。1UH，COSФ=0.65條件下的能力。
（2）、控制器所能控制的電機功率應按極限分斷能力來選定。
（3）、當使用頻率超過額定操作頻率時應降低容量使用（目前暫降至60%）。

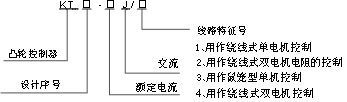

（4）、型號說明：



KT100/160J系列交流凸輪控制器的替代說明

1、本控制器KT-100J/1、KT-100J、KT-100J、160J/5的接線原理圖基本按KTJ1-80/1、2、5故更換時無需變動。
2、用KT-100J/1更換KTJ1-80/3時，控制器與電阻器的連接應按圖8接線。
3、KT-160J/1控制器接線原理圖系按KTJ-160/1和KTJ2-150原理圖綜合而成，當用其更換KTJ1-150/1時按原理圖接線可多得一組特性，故不需要改結線。
4、用KT-160J/1更換KTJ2-150時了一條高速特性，且控制器與電阻器連結可按圖9接線。
5、用KT-160J/1更換、KGJ1-100（KT-3005）時，按圖10接線可完全保持原特性要求。KGJ1-100因是8位置故不能按容量選100安控制器而應選KT-160J/1控制器。

結構概述

100安、160安控制器結構全部一樣，采用冷擠壓指形銅觸頭，控制線路容量和用途不同而異（詳見線路圖）。
控制器接觸元件為轉動式單斷點結構，由凸輪轉動時，凹凸的變化而使觸頭開閉。各檔位置的定位由定位杠桿，定位棘輪和定位彈簧的配合來實現。

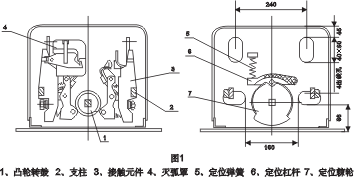

控制器制成保護式，具有鋼板外罩，上下基座為鑄鐵制成，產品結構見圖1：

1、凸輪轉鼓。2、支柱3、接觸元件4、滅弧罩5、定位彈簧6、定位杠桿7、定位棘輪

KT100/160J系列交流凸輪控制器外形和安裝
控制器外形尺寸見圖2、表2

型號	KT-100J/1	KT-100、160J/2	KT-100、160J/3	KT-100、160J/5	KT-160J/1
尺 A    B 寸 C	640	715	560	715	665
	535	613	457	613	561
	467	545	389	545	493
	52．5Kg	60．5Kg	44．5Kg	60．5Kg	58Kg

表2
1、控制器必須牢固安裝于托架上，不得懸空安裝，即下基座必須貼地或墊牢實，在控制器的下基座上備有四個出線孔其尺寸見圖1。
2、控制器各型號的基本接線原理圖如圖3~圖7。



使用和維護
控制器安裝后，應進行試車，運轉正常，方可投入使用。否則應查明原因，排除故障再行試車。
控制器應定期檢查維護，經常用銼刀消除觸頭上的熔斑。觸頭在保證觸頭壓力和觸頭超行程條件下，觸頭厚度經修理后不得小于4毫米。（觸頭壓力1.8~2.5公斤，折算到觸頭處超行程3~5毫米，開距8~13毫米）。
切電阻用裝有滅弧罩的接觸元件，在使用中如電弧不大，可以將滅弧罩用作電源觸頭的備件。
經常保持轉動部分的潤滑，及時性更換損壞零件，保持連結緊固。
電聯接處必須保持足夠壓力，以防溫度過高傷害絕緣，特別要注意軟聯接在絕緣基座上連接點的壓力。
