您的位置：您的位置：首頁 → 低壓電器 → 主令電器 → 主令控制器 → KT10系列交流凸輪控制器

產品名稱：

KT10系列交流凸輪控制器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 主令控制器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

KT10系列交流凸輪控制器產品詳細說明：

KT10系列交流凸輪控制器（以下簡稱控制器），主要用于交流50HZ電壓至380伏的電動機起動、調速、及換向之用，也適用于類似要求的其它電力驅動系統。

分類、型號及含義

2．1KT10系列控制器按額定發熱電流分25A和60A兩種
2．2型號及含義

技術數據

3．1控制器的基本參數見表1

型號	位置數		額定電流（安）	控制器額定功率（千瓦）380伏	操作力（N）	機構壽命（百萬次）	每小時關合次數不高于
型號	左	右	額定電流（安）	控制器額定功率（千瓦）380伏	操作力（N）	機構壽命（百萬次）	每小時關合次數不高于
KT10-60J/1	5	5	60	30	≯50	1．5
KT10-60J/2	5	5	60	①	≯50	1．5
KT10-60J/3	1	1	60	16	≯50	1．5
KT10-60J/5	5	5	60	2×11	≯50	1．5
KT10-25J/1	5	5	25	11	≯50	1．5
KT10-25J/2	5	5	25	①	≯50	1．5
KT10-25J/3	1	1	25	5	≯50	1．5
KT10-25J/5	5	5	25	2×5	≯50	1．5
KT10-60J/13F	5	5	60	30	≯50	1．5	600③
KT10-60J/14F	6	6	60	2×11	≯50	1．5
KT10-60J/15F	6	6	60	①	≯50	1．5
KT10-60J/24	4	4	60	16	≯50	1．5
KT10-25J/13F	5	5	25	11	≯50	1．5
KT10-25J/14F	6	6	25	2×5	≯50	1．5
KT10-25J/15F	6	6	25	①
KT10-25J/24	4	4	25	5	≯50	1．5

3．2控制器定子觸頭的接通與分斷
3．2．1控制繞線式電機的控制器見表2

控制器觸頭種類	接通與分斷參數			試驗次數			試驗間隔（S）	每次通電時間（ms）
控制器觸頭種類	I/Ie	U/Ue	COSФ±0.05	可逆轉換(次)	通斷(次)	接通(次)	試驗間隔（S）	每次通電時間（ms）
定子觸頭	4	1.1	0.65	5	20	100	5~10	60~200

注(1)I:試驗電流，(2)Ie:額定發熱電流，（3）U：試驗電壓，（4）Ue：額定工作電壓。
3．2．2控制鼠籠式電機的控制器見表3。

控制器	接通與分斷參數			試驗次數		振蕩頻率f±10%(KHX)	過振蕩系數r±0.05	試驗間隔(S)	每次通電時間(ms)
型號	I/Ie	U/Ue	COSФ±0.05	可逆轉換(次)	接通次數(次)
	接通分斷
KTJ10-25J/3	12	10	0.55	25	100	2000×10.2×Ue-0.8	1.1	5~10	6~200
KTJ10-60J/3			0.35

注(1)I:試驗電流

(2)Ie:控制鼠籠式電機工作電壓為380伏的KT10-25J/3控制器的額定工作電流為10A.控制鼠籠式電機工作電壓為380伏時KT10-60J/3控制器的額定工作電流為25A.
(3)U：試驗電壓。（4）Ue：額定工作電壓。
3．3控制器輔助觸頭的接通與分斷能力見表4。

電流類別	觸頭額定發熱電流	通斷條件			試驗次數(次)	間隔時間(S)	通電時間(S)
		電流（A）	電壓（V）	COSФ±0.05
交流	5	8.8	1.1×380	0.2	50	5~10	0.06~0.2

3．4控制器定子電路觸頭的電壽命。
3．4．1控制繞線式電機的控制器見表5。

型號	通斷條件			操作頻率（次/小時）	通電時間（S）	壽命次數（萬次）
	電流（A）	電壓（V）	COSФ±0.05
KT10系列	2．5le	380	0．65	600	0．06~0.2	5

3.4.2控制鼠籠式電機的控制器見表6.

產品型號	通電條件			振蕩頻率f±10%(KHZ)	過振蕩系數f±0.05	操作頻率(次/小時)	通電時間(S)	壽命次數(萬次)
	電流（A）	電壓（V）	COSФ±0.05
KTJ10-25J/3	6le	380	0.55	2000×10.2×Ue-0.8	1.1	600	0.06-0.2	5
KTJ10-60J/3			0.35

注：（1）le：控制鼠籠式電機工作電壓為380伏時KT10-25J/3控制器的額定工作電流為11A。
控制鼠籠式電機工作電壓為380伏時KT10-60J/3控制器的額定工作電流為25A。
3．5輔助觸頭電壽命參數見表7

產品型號	額定發熱電流（A）	接通條件			分斷條件			壽命次數
產品型號	額定發熱電流（A）	電流（A）	電壓（V）	COSФ±0.05	電流（A）	電壓（V）	COSФ±0.05	壽命次數
KT10	5	8	380	0．2	0．8	0．25	0．25	20萬

3．6控制器的控制功率，可參照極限通斷能力，電壽命參數選定。

外形及安裝尺寸
4．1 KT0-25J/1控制器外形及安裝尺寸見圖1。

圖1KT10-25J/1控制器外形圖

型號	KT10-25J/1	KT10-25J/2	KT10-25J/3	KT10-25J/5
A	KT10-25J/13F	KT10-25J/15F	KT10-25J/24	KT10-25J/14F
A	346±4.85	346±4.85	346±4.85	426±4.85
C	206±3.6	222±3.6	206±3.6	286±4.05

4.2KT10-60J/控制器外形及安裝尺寸見圖2.

圖2 KT10-60J/控制器外形圖

型號	KT10-60J/1	KT10-60J/2	KT10-60J/3	KT10-60J/5
B	KT10-60J/13F	KT10-60J/15F	KT10-60J/24	KT10-60J/14F
B	422±4.85	422±4.85	422±4.85	522±5.5
C	252±4.05	272±4.05	252±4.05	352±4.45

結構概述

  控制器的結構見圖3和圖4
  在外殼內裝有凸輪軸（1）、支柱（2）和固定在支柱上的接觸系統（3）。接觸系統做成轉動式單斷點，在動觸頭的杠桿（6）上帶有滾子（5）；在定子回路接觸系統上帶有內襯陶土鐵質滅弧罩；在部分轉子電路接觸系統上帶有鐵質滅弧罩（4）。控制器的定位是由定位棘輪（8），定位杠桿（7），定位彈簧（9）實現的。控制器制成保護式，具有鋼板外殼，上下基座為鑄鐵制件。
  當凸輪軸轉動時，接觸系統按規定的程序關合和斷開。

隨產品供應的技術條件
a、裝箱單；b、產品合格證；c、產品說明書

使用與維修
7．1控制器必須牢固地安裝在墻壁或托架上。

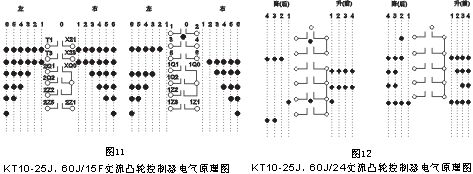

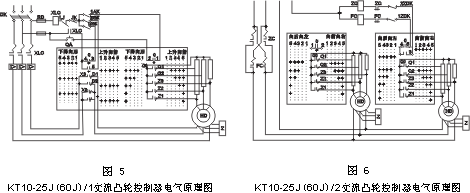

7．2在接線時必須按控制器的電氣原理圖接線，所有導線由基座下端兩接線孔引出。
7．3在通電前，必須檢查控制器、電動機、電阻器、保護屏、行程開關和制動電磁鐵的連接是否正確，必須檢查接地是否可靠，然后進行空載運轉。若控制器轉到第一檔位時，電動機未開始轉動，則應停止供電查明原因后，方可繼續起動。電動機從開始運轉到速度穩定以后，控制器方可轉到下一個位置，當由一個位置過渡到另一個位置時，沖擊電流不應超過繼電器整定動作電流。如欲停止電動機，應將控制器轉回到起始位置（歸零）。
7．4控制器應定期檢查，每周不應少于一次，并須遵守下列要求。
7．4．1在磨擦部位應保持有一薄層的潤滑劑（可采用工業凡士林油）。
7．4．2觸頭的工作表面應無較大的熔斑，燒熔的部位可用細銼刀細致修理，但不允許使用砂紙修整。
7．4．3所有螺紋連接必須緊固，特別是觸頭和聯結線部分，滅弧罩安裝必須牢靠。
7．4．4清除控制器中的灰塵和泥土，可用壓縮空氣或干布擦抹。
7．4．5損壞了的零件應及時更換。

KT10系列交流凸輪控制器（示意圖）
