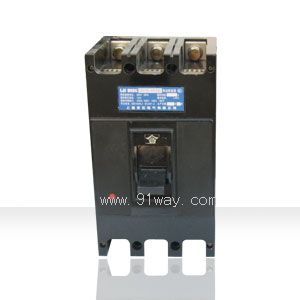

適用范圍
DZX10D系列塑料外殼式斷路器(以下簡稱斷路器)適用于交流50Hz(或60Hz),額定絕緣電壓690V,額定工作電壓690V及以下,額定電流至630A,在低壓網絡或變電系統中,要求高分?jǐn)嗄芰Φ姆种穲龊希鳛榉峙潆娔芎途路及電源設備的不頻繁轉換之用。
型號及其含義
1):手柄直接操作無代號;電動操作用D表示。
脫扣器方式及附件代號

結構特征
本系列斷路器由觸頭系統、操作機構、脫扣機構、滅弧裝置以及絕緣件組成,其靜觸頭采用可斥開結構,提高了分?jǐn)嗄芰Α.?dāng)過載電流或短路電流達到或超過其規定值時,斷路器自動跳閘,從而切斷電源,保護負載側的設備。
主要技術參數

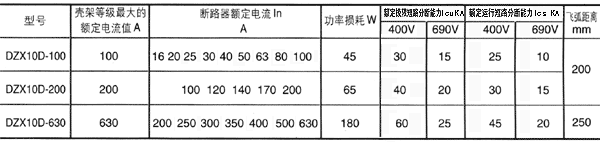

1. 斷路器的主要技術參數

2. 控制電路的主要技術參數
3.輔助觸頭和報警觸頭的主要技術參數

外形及安裝尺寸

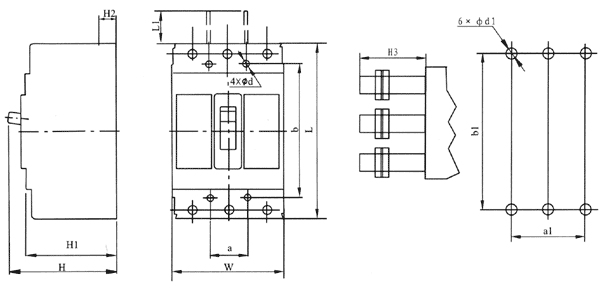

斷路器的外形及安裝尺寸見圖和表
斷路器外形及安裝尺寸 板后接線尺寸
單位為毫米

訂貨須知
用戶訂貨時必須說明如下事項:
1)斷路器的型號、名稱;
2)斷路器的額定電流;
3)斷路器的附件名稱、規格、組合代號;采用欠電壓脫扣器和分勵脫扣器時,應注明工作電壓(或控制電源電壓)的電壓值;
4)接線方式:板前接線、板后接線(板前接線可省略)
5)數量。
例如:DZX10D-630,三極,額定電流500A,分勵脫扣器額定電壓交流220V,脫扣器電流整定倍數10In,板前接線,10臺。
應寫成:DZX10D-630 / 331、500A、AC220V、10In、10臺。
