DZ12系列塑料外殼式斷路器產品詳細說明：

一、適用范圍
DZ12系列塑料外殼式斷路器(以下簡稱斷路器)適用于交流50Hz，額定電流至63A，單相230V及三相400V電路中，主要用作照明線路的過載及短路保護，以及在正常情況下作為線路不頻繁的轉換之用。
產品符合GB 10963和IEC 60898-1標準。

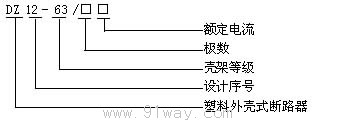

二、型號及其含義

三、正常工作條件及安裝條件
1、周圍空氣溫度上限值不超過+40℃, 下限值不低于-5℃，且24h的平均溫度值不超過+35℃；
注1：下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明；
注2：上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。
2、安裝地點的海拔不超過2000m；
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，例如在+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當的措施；
4、污染等級：2級；
5、安裝類別: Ⅱ類及Ⅲ類；
6、安裝場所的外磁場任何方向不應超過地磁場的5倍；
7、一般垂直安裝，任何方向允差2°；
8、安裝處應無顯著沖擊和振動。
四、結構特征
1、本斷路器由手柄、操作機構、脫扣裝置、滅弧裝置及觸頭系統構成，全部零部件均安裝在塑料外殼內組成一體。由于操作時能快分快合，所以觸頭磨損少，壽命長。
2、脫扣裝置出廠時已調整好并封牢，不用擔心因意外變化而影響脫扣特性。
3、二極、三極斷路器內部裝有聯動的脫扣裝置，不會造成單相斷電事故。

五、主要技術參數

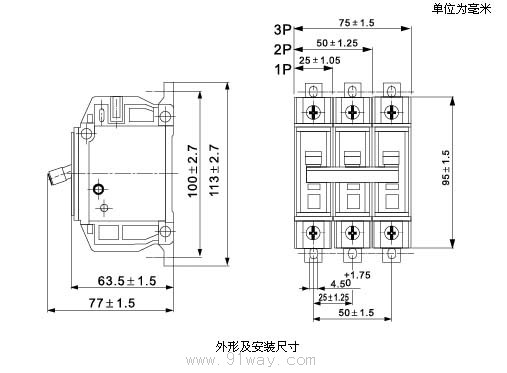

六、DZ12系列塑料外殼式斷路器外形及安裝尺寸

七、訂貨須知
用戶在訂貨時必須說明如下事項：
a、斷路器的型號、名稱；
b、斷路器的額定電流；
c、極數；
d、數量。
例如：DZ12-63，2極，額定電流20A，100臺。
應寫成：DZ12-63/2P 20A 100臺。
