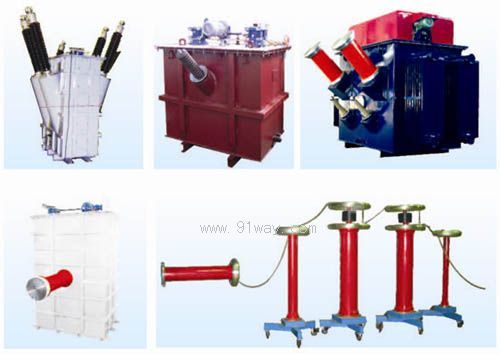

YDX系列工頻諧振試驗變壓器產品詳細說明：

YDX系列工頻諧振試驗變壓器主要用于電力電纜，發電機組、電力電容器及大電容量試品的交流耐壓試驗。適用于發電廠、電纜制造廠及電力電容器廠等制造企業。

性能：
較小的體積、較低的容量、較好的電壓波形滿足大容量高電壓設備耐壓試驗。

YDX系列工頻諧振試驗變壓器特點：

1 、通過調節鐵芯氣隙改變本裝置的電感量達到與大電容量試品進行諧振；
2 、取用電源容量僅為輸出容量的1/Q；
3 、重量約為傳統工頻試驗變壓器設備的1/5～10；
4 、試品擊穿時無暫態過電壓；
5 、適用范圍廣，現場應用靈活性大，試品電容范圍大；
6 、試品擊穿時，諧振條件被破壞，短路電流會自動降低到最小值，流過故障點短路電流小；
7 、配套整流裝置可作為直流耐壓試驗裝置；
8 、配置合適的補償電抗器可以對集合式電容器進行級間交流耐壓試驗（最大單相10000kVar ，三相20000kVar ) ，對于水電發電機組容量可達600MW ，對于火電發電機組容量可達900MW ）。

YDX系列工頻諧振試驗變壓器主要技術參數：

型號規格Model	額定容量Rated Capacity(KVA)	低壓輸入電壓Low Input Voltage(KV)	高壓輸出電壓High Output Voltage(KV)	長	寬	重量Weight(kg)
YDX 1200／12	1200	0.38	12	1150	1610	2300
YDX 1500／12(20)	1500	0.38	12(20)	1300	1800	2560
YDX 70／35	70	0.22	35	560	827.5	285
YDX 105／35	105	0.22	35	600	940	385
YDX 270／35	270	0.22	35	836	1060	900
YDX 350／35	350	0.38	35	836	1110	850
YDX 800／40	800	0.38	40	836	1200	900
YDX 250／50	250	0.22	50	836	1130	800
YDX 275／50	275	0.22	50	750	1020	720
YDX 500／50	500	0.38	50	1150	1150	1050
YDX 750／50	750	0.38	50	1150	1150	1230
YDX 560／70	560	0.38	70	1150	1150	2438
YDX 300／100	300	0.22	100	820	1100	750
