TQSW無局部放電工頻試驗變壓器產品詳細說明：

TQSW無局部放電工頻試驗變壓器

用途及性能

主要用于檢驗各種絕緣材料，絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

50-1200KV無局部放電工頻試驗變壓器。

特點
1、成套設備配置性強，電壓容量系列齊全，功能完善。
2、成功研制無局部放電環氧絕緣筒，局部放電量小。
3、阻抗電壓低，優于國標規定。
4、采用自動控制技術，自動化程度高，抗干擾能力強。
5、采用快速電子保護裝置，可靠性高。

TQSW無局部放電工頻試驗變壓器性能指標

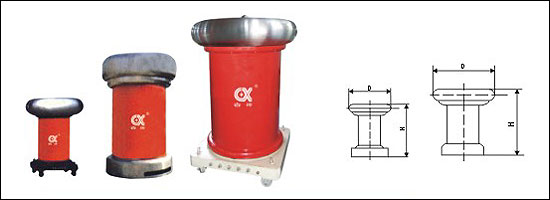

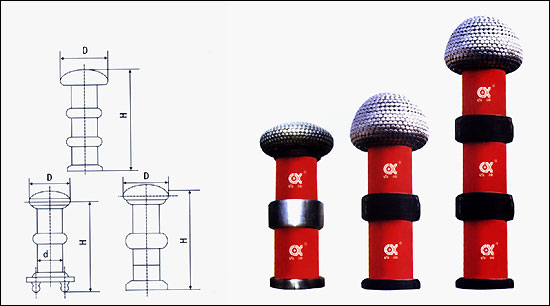

型號規格	額定容量（kVA）	高壓電壓（kV）	低壓電壓（kV）	D（mm）	D × H（mm）	重量
TQSW-5/2×50	5	100	0.38	φ270	φ415 × 1074	110
TQSW-10/2×80	10	160	0.38	φ327	φ470 × 1219	150
TQSW-20/2×100	20	200	0.38	φ600	φ900 × 2100	200
TQSW-100/2×100	100	200	0.38	φ830	φ1290 × 3500	2680
TQSW-45/2×200	45	400	0.38	φ830	φ1290 × 3255	1730
TQSW-150/2×125	150	250	0.38	φ1100	φ1600 × 3500	4770
TQSW-25/2×125	25	250	0.38	φ680	φ1200 × 2120	870
TQSW-45/2×150	45	300	0.38	φ830	φ1420 × 2500	2530
TQSW-150/2×150	150	300	0.38	φ1100	φ1600 × 4000	5000
TQSW-300/2×150	300	300	0.38	φ1100	φ1600 × 4000	7880
TQSW-100/2×200	100	400	0.38	φ1100	φ1500 × 3620	4280
TQSW-250/2×250	250	500	0.6、3、6	φ1600	φ2600 × 5580	15800
TQSW-500/2×250	500	500	0.6、3、6	φ1600	φ2600 × 5580	16400
TQSW-300/2×300	300	600	0.6、3、6	φ1600	φ2050 × 6205	16700
TQSW-600/2×300	600	600	3、6	φ2030	φ3300 × 8395	19000
TQSW-750/2×375	750	720	3、6	φ2360	φ3600 × 8395	38400
TQSW-200/2×500	200	1000	3、6、10	φ1600	φ3600 × 8350	12400
TQSW-1000/2×500	1000	1000	3、6、10	φ2450	φ4500 × 11800	48500
TQSW-2000/2×500	2000	1000	3、6、10	φ2450	φ4500 × 13500	42000
TQSW-2400/2×400	2400	800	3、6、10	φ2500	φ3500 × 11000	50000
TQSW-1200/3×400	1200	1200	3、6、10	φ2500	φ4500 × 14000	62000
TQSW-2400/3×400	2400	1200	3、6、10	φ2500	φ4500 × 15000	70000
