IK100系列編碼器產品詳細說明：

IK100系列編碼器是集光、機、電技術于一體的轉速、位移轉感器。當編碼器軸帶動光柵盤旋轉時，經發光元件發出的光被光柵盤、狹縫切割成斷續光線并被接收元件接收產生初始信號，該信號經后繼電路處理后，輸出脈沖（或代碼）信號。

IK100系列編碼器特點及應用
具有體積小、安全方便、互換性好、抗干擾強。
高轉速：最高可達6000rpm，高頻響0～100KHZ。應用戶要求最高可達300KHZ，有此要求時，訂貨請注明。
分辨率范圍寬：10～100000P/R，應用溫度范圍寬：標準應用溫度-10℃～70℃；高溫應用溫度-25℃～100℃；極高應用溫度-35℃～120℃（特別要求訂單請注明）。
軸載荷能力強、耐沖擊、抗震好、可靠性高、工作壽命長。
帶部分負載短路保護電路，可帶驅動器，延長信號傳輸距離。

應用于自動控制、自動測量等自動化領域中。如數控機床、伺服電機、高速電梯、機器人、軋鋼機械、紡織機械、印刷機械、輕工機械、汽車工業、金融電子、加油機、流量機。

電源電壓DC（V）	消耗電流（mA）	輸出方式	輸出電壓（V）		上升下降時間（μS）	響應頻率（KHz）
			VH	VL
8-30	≤150	互補	≥Vcc*70%	≤0.5	≤1	0~100
		電壓	≥Vcc*70%	≤0.5	≤1	0~100
		集電極開路	-	-	≤1	0~100
5	≤150	長線驅動（26LS31）	≥2.5	≤0.5	≤0.2	0~100
5	≤150	長線驅動（MC3487）	≥2.5	≤0.5	≤0.2	0~100

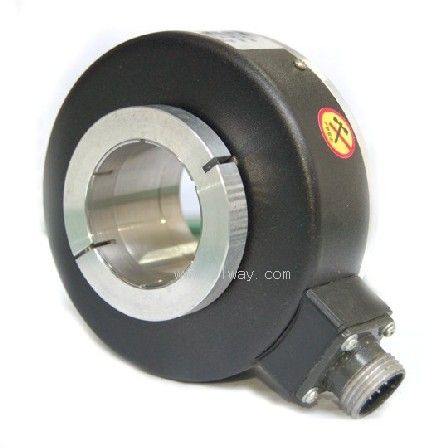

IK100系列編碼器
