產品名稱： | A-VSM800DAT系列霍爾電壓傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電壓傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
A-VSM800DAT系列霍爾電壓傳感器電參數 | |||||||
|
|
型號 |
A-VSM100DAT |
A-VSM220DAT |
A-VSM380DAT |
A-VSM500DAT |
A-VSM800DAT |
|
|
VPN |
原邊額定輸入電壓 |
100(AC) |
220(AC) |
380(AC) |
500(AC) |
800(AC) |
V(rms) |
|
VP |
原邊電壓測量范圍 |
0～150% |
| ||||
|
ISN |
副邊額定輸出電流 |
20±1%(DC) |
mA | ||||
|
I0 |
零點失調電流 |
4(DC) |
mA | ||||
|
RM |
測量電阻 |
54～580 |
Ω | ||||
|
VC |
電源電壓 |
+24(±5%) |
V | ||||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
| ||||
|
εL |
線性度 |
<0.2 |
%FS | ||||
|
X |
精度 |
TA =25℃ ±0.8 |
% | ||||
|
IOT |
失調電流溫漂 |
VP=0 TA =-25～+85℃ <±0.005 |
mA/℃ | ||||
|
Tr |
響應時間 |
<20 |
ms | ||||
|
TA |
工作環境溫度 |
-25～+85 |
℃ | ||||
|
TS |
貯存環境溫度 |
-40～+100 |
℃ | ||||
|
|
標準 |
Q/320115QHKJ01-2010 | |||||

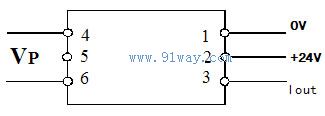

外部接線圖
使用說明
1、傳感器錯誤的接線可能導致模塊損壞。傳感器通電后，待測電壓從傳感器輸入端接入，即可在輸出端測得相應的電流值。
2、可按用戶需求選擇電壓輸出的傳感器。
3、傳感器的輸出幅度可根據用戶需求進行適當的調節。
