您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電壓傳感器 → VSM025A型霍爾電壓傳感器

產品名稱：

VSM025A型霍爾電壓傳感器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電壓傳感器

參考價格：

廠價直銷

產品品牌：

奇霍

產品產地：

江蘇

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

VSM025A型霍爾電壓傳感器產品詳細說明：

產品描述：
應用霍爾效應閉環原理的電壓傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電壓。

電參數

	型號	VSM025A
IPN	原邊額定輸入電流	10		mA
IP	原邊電流測量范圍	0～±14		mA
ISN	副邊額定輸出電流	25		mA
KN	匝數比	2500：1000
RM	測量電阻 (VC=±12V)	IP =±10mA時: 30～350	IP =±14mA時: 30～235	Ω
	(VC=±15V)	IP =±10mA時: 100～460	IP =±14mA時: 100～315	Ω
VC	電源電壓	±12～±15(±5%)		V
IC	電流消耗	VC=±15V 10+Is		mA
Vd	絕緣電壓	在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘
εL	線性度	<0.2		%FS
X	精度	TA =25℃ VC=±15V ±0.7		%
I0	失調電流	TA =25℃ <±0.15		mA
IOT	失調電流溫漂	IP=0 TA =-25～+85℃ <±0.35		mA
Tr	響應時間	90% of VPN ≤40		μs
TA	工作環境溫度	-25～+85		℃
TS	貯存環境溫度	-40～+100		℃
Rp	原邊線圈內阻	TA =25℃ 190		Ω
Rs	副邊線圈內阻	TA =85℃ 55		Ω
	標準	Q/3201CHGL02-2007

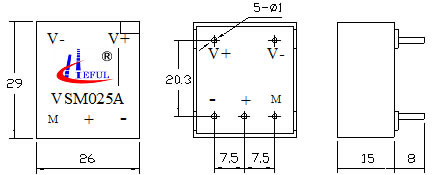

外形尺寸

外部接線圖

使用說明

1、測量電壓時，Ri電阻串聯在傳感器原邊回路上，為使傳感器達到最佳精度，盡量選擇Ri的大小使輸入電流為10mA左右。
2、工作范圍：考慮到初級線圈內阻(與Ri相比，為保持溫差盡可能低)和隔離，此傳感器適用于測量10～500V電壓。為確保測量電阻的穩定性，Ri的功率為額定功率的4倍以上(一般在10W以上)。3、當傳感器焊接到線路板上時，需用低溫烙鐵，焊接時間盡量短，否則將有可能造成管腳內部聯線開路。
4、電路板上安裝傳感器的插孔位置必須與管腳尺寸完全吻合，不可人為擠壓管腳，否則也由可能造成管腳內部聯線開路。

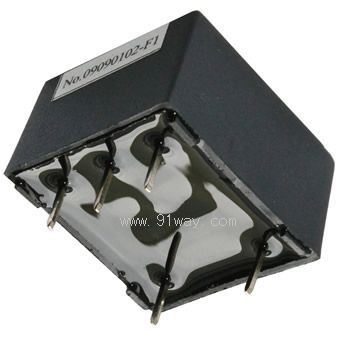

VSM025A型霍爾電壓傳感器（示意圖）
