您的位置：您的位置：首頁 → 機械傳動 → 制動器|離合器 → 氣動離合器 → QDLZ系列氣動離合器

產品名稱：

QDLZ系列氣動離合器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 氣動離合器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

QDLZ系列氣動離合器產品詳細說明：

QDLZ氣動離合器與電磁離合器相比的優點:
1.不會產生磁場,對機器其他部件不會產生磁場.
2.周圍磁場及粉塵對離合器的工作不產生影響(粉末冶金生產的鐵分)
3.無磁滯效應離合制動更加迅速.
4.離合、制動平穩、快速。

特點：離合、制動相組合可實現傳動部件的啟動和停止。無石棉摩擦塊采用積木式結構、更換便捷。鑄鋼件經特殊處理性能穩定，磨損率低。鋁合金外殼可以減輕整體重量。整體設計合理、加工精密、離合、制動準確可靠。離合器經平衡試驗。

主要性能參數:

規格Size	60/40	100/65	210/140	410/290	620/420	860/530	1260/840
工作氣壓 (Bar)	5.5
離合扭矩 (Nm)	600	1000	2100	4100	6200	8600	12600
制動扭矩 (Nm)	400	650	1400	2900	4200	5300	8400
重量(kg)	14	22	41	75	112	159	230

外型與安裝尺寸:

規格size		60/40	100/65	210/140	410/290	620/420	860/530	1260/840	1700/1100
ØE	最小	32	35	45	50	60	60	75	90
ØE	最大	52	65	80	108	114	125	145	160
ØA		265	305	380	466	542	599	675	755
ØB		283	325	408	500	584	640	725	810
ØB1		345	390	495	610	695	770	880	970
ØC		___	345	430	530	620	680	770	860
ØC1		305	347	435	535	620	680	775	865
ØD 12X30°		___	8.5	10.5	15	15	17	21	25
ØD112X30°		12	15	18	25	25	30	35	40
ØD212X30°		M6	M8	M10	M14	M14	M16	M20	M24
ØD3		22	22	30	40	40	45	55	55
ØD4		5.5	5.5	5.5	6.5	6.5	6.5	8.8	8.5
ØE		105	125	145	190	206	225	265	276
ØE1		110	130	145	180	200	220	265	276
ØF		66	82	95	123	136	150	168	186
ØF1		66	82	115	145	160	170	210	220
ØG		10.5	10.5	13.5	13.5	16.5	16.5	18.5	22.5
ØG1 2X180°		M8	M8	M8	M10	M12	M12	M14	M16
ØH 2X180°		8	10	12	14	16	16	20	20
L		72	82	100	125	145	160	185	203
LA		___	9	10.5	12	16	16.5	17	18.5
LA1		2	3	3	3	5	5	5	5
LB		___	27	33	38.5	45.5	57	59	66
LB1		21	24	31.5	32	41	50	50	57
LB2		27	27	39	58	61		83	94
LC		___	14.5	15	21	24.5	26	31	34
LC1		11	12	14.5	17	19	20	22	25
LD		20	21	26	31	36.5	41	48	53
LE		14	17	19	25	30	32	36	40
LF		25	30	35	45	50	60	70	80
LF1		45	45	60	80	80	90	110	110
LG		46	56	70	75	84	96	110	120
LG1		6.5	9	10.5	13.5	17	17	20	21
LH		25	25	25	35	35	35	45	45
LH1		16	16	20	27	27	29.5	38.5	38.5

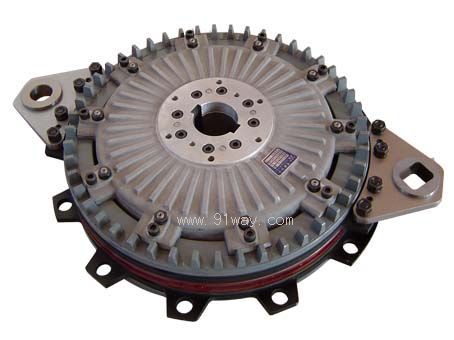

QDLZ系列氣動離合器

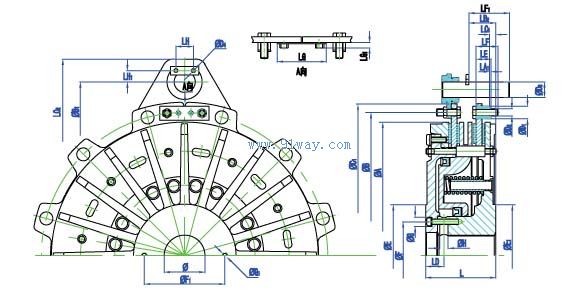

QDLZ系列氣動離合器（示意圖）
