CCQ2系列雙電源切換系統產品詳細說明：

適用范圍
CCQ2雙電源自動切換裝置(以下簡稱CCQ2)適用于交流50Hz、690V及以下的兩路電源(常用電源和備用電源或發電電源)，因一路電源發生故障而進行電源之間的自動切換，以保證供電的可靠性和安全性。本產品符合國際電工委員會的IEC60947—6《自動轉換開關電器》標準。

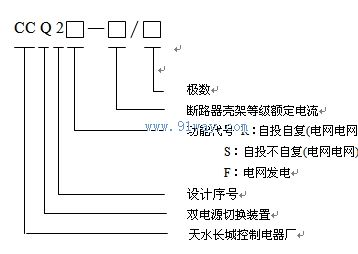

3、型號及其含義

4、結構與性能
4.1 結構
CCQ2雙電源自動切換裝置是由裝置本體及自動控制器兩大部分組成的切換系統，二者之間用最長為2m的專用電纜相連。裝置本體由兩臺帶有電動操作機構的斷路器及附件(輔助、報警觸頭)、機械聯鎖機構、熔斷器、接線端子等組成(以下簡稱裝置)，所有元件安裝在一塊金屬底板上，機械聯鎖機構安裝在兩臺斷路器之間。裝置的控制電源電壓為AC230V，機械壽命為CCQ2—63~225為5000次，CCQ2—400為3000次，CCQ2—630~800為2500次。
自動控制器具有完整的塑料外殼，安裝在箱、柜門板上，內部采用先進可靠的電子元器件構成完善的控制電路。自動控制器的工作電源電壓為AC230V。

4.2 性能
CCQ2系列雙電源切換系統對兩路電源的電壓同時進行檢測，對高于額定值110％的電源電壓判為過電壓，而對低于額定值85％的電源電壓則判為欠電壓，邏輯電路對上述檢測結果進行邏輯判斷，處理結果通過延時電路后驅動相應的指令繼電器向電動操作機構發出分閘或合閘指令，上述檢測結果分別用發光二極管在面板上顯示。
自動控制器按控制功能分，可分為自投自復(R) 、自投不自復(S)和電網—發電(F)三種，前二種適用于電網—電網供電系統，后一種適用于電網—發電系統。
4.2.1 自投自復的自動控制器(CCQ2R)對兩路電源(分別稱為常用電源和備用電源)進行自動切換。正常狀態時應由常用電源供電，當常用電源出現異常(任一相電壓發生過壓、欠壓或缺相)時，經已設定的延時自動切換至備用電源供電；當常用電源恢復正常后，經已設定的延時自動返回至常用電源供電；當備用電源出現異常(任一相電壓發生過壓、欠壓或缺相)時，控制器發出備用電源報警聲，該報警聲亦可人為地把它關閉。
自投自復自動控制器的功能見表一。

表一

常用電源	備用電源	控  制  功  能
正常	正常	常用電源供電：Q2分、Q1合
正常	異常	常用電源供電，備用電源異常報警(可關閉)
異常	正常	經t1延時后Q1分閘，再經t2延時后Q2合閘—備用電源供電
恢復正常	正常	經t3延時后Q2分閘，再經t4延時后Q1合閘—恢復常用電源供電

注：Q1合及Q1分表示控制常用電源的斷路器合閘及分閘；
Q2合及Q2分表示控制備用電源的斷路器合閘及分閘；
t1：轉換斷開延時(最長為60秒，最短為1.5秒，出廠時整定在20秒)；
t2：轉換接通延時(最長為2秒，最短為0.7秒。出廠時整定在1秒)；
t3：返回斷開延時(最長為60秒，最短為1.5秒，出廠時整定在20秒)；
t4：返回接通延時(最長為2秒，最短為0.7秒，出廠時整定在1秒)；
延時整定值免用戶自調，用戶要求整定在其他時間，請訂貨時說明。
4.2.2 自投不自復的自動控制器(CCQ2S)對兩路電源(分別稱為常用電源和備用電源)進行自動切換。在常用電源出現異常(任一相電壓發生過壓、欠壓或缺相)時，經已設定的延時自動切換至備用電源，但當常用電源恢復正常后，不能自動回復，直至備用電源出現異常才進行切換。
自投不自復自動控制器的功能見表二。

表二

常用電源	備用電源	控  制  功  能
正常	正常	常用電源供電：Q2分、Q1合
異常	正常	經t1延時后Q1分閘，再經t2延時后Q2合閘—備用電源供電
恢復正常	正常	仍以備用電源供電
正常	異常	經t3延時后Q2分閘，再經t4延時后Q1合閘—常用電源供電

注：Q1合及Q1分表示控制常用電源的斷路器合閘及分閘；
Q2合及Q2分表示控制備用電源的斷路器合閘及分閘；
t1：轉換斷開延時(最長為60秒，最短為1.5秒，出廠時整定在20秒)；
t2：轉換接通延時(最長為2秒，最短為0.7秒，出廠時整定在1秒)；
延時整定值免用戶自調，用戶要求整定在其他時間，請訂貨時說明。
4.2.3 電網—發電的自動控制器（CCQ2F）對電網和發電兩路電源進行自動切換，在電網電壓低于85％額定電壓時，經發電延時指令發出發電指令(以一組常開常閉觸點輸出)。當發電電壓達到85％額定電壓時，先從電網斷開負載電路，經卸載指令延時后發出卸載指令，卸去次要負載(以另一組常開常閉觸點輸出)，再經轉換接通延時接通發電電源。當電網電壓恢復正常(達到85％額定電壓以上)后，經返回斷開延時將負載電路從發電電源斷開，再經返回接通延時，自動切換到電網供電。發電延時(t5=2 100s)由面板上右面的電位器調節設定(出廠時整定在20s)，返回斷開延時(t3=1.5 60s)由面板上左面的電位器調節設定(出廠時整定在20s)。
電網—發電式自動控制器的功能見表三

表三

電網電源	發電電源	自 動 控 制 功 能
正常	不發電	電網電源供電；Q2分、Q1合
異常	未發電	經發電指令延時發出發電指令，發電機組發電
異常	正常發電	經延時T2后Q1分，Q2合，由發電組供電
恢復正常	正常	請求停電，經延時T1后Q2分，Q1合，自動恢復到常用電源供電

注：Q1合及Q1分 表示控制常用電源的斷路器合閘及分閘；
Q2合及Q2分 表示控制備用電源的斷路器合閘及分閘。
其它產品：CCQ2A系列雙電源切換系統
隨著社會的發展，人們對供電可靠性的要求也越來越高。很多領域采用兩路獨立電源供電，以保證正常用電，因此需要一種能在兩路電源之間進行自動切換的裝置，以保證供電不間斷。CCQ2A雙電源自動切換裝置是在原有CCQ2雙電源自動切換裝置的基礎上進行重新開發的第二代雙電源自動切換裝置，有效地降低了產品的高度。該產品不僅能對兩路電源進行切換，而且采用單電機控制，其特點為結構簡單、操作簡便、性能可靠。該產品具有自投自復和自投不自復兩種切換功能，對三相四線電網供電的兩路電源進行檢測，當其中任一路電源出現異常，能自動從異常電源切換到正常電源；用于電網—發電系統的產品還能發出發電信號。因此是一種性能完善、安全可靠、自動化程度高、使用范圍廣的雙電源自動切換裝置。
CCQ2B智能型雙電源控制系統
本產品是原有產品CCQ2A雙電源自動切換裝置的升級換代產品。在該產品中，引進了微型計算機和全中文界面操作系統，從而解決了原CCQ2A產品沒有解決的一些技術難題。該產品具有自投自復和自投不自復兩種切換功能，對三相四線電網供電的兩路電源的三相電壓有效值及相位進行實時檢測與顯示，當任一相發生過壓、欠壓(包括缺相)，即自動從異常電源切換到正常電源；用于電網發電系統的產品還能發出發電和卸載信號，能自動和上位機進行通訊并能進行遠程控制，因此是一種性能完善、安全可靠、操作方便、智能化程度高、技術水平達國內領先水平，使用范圍廣的雙電源控制系統產品。
