SRMQH2/63-1250型雙電源開關產品詳細說明：

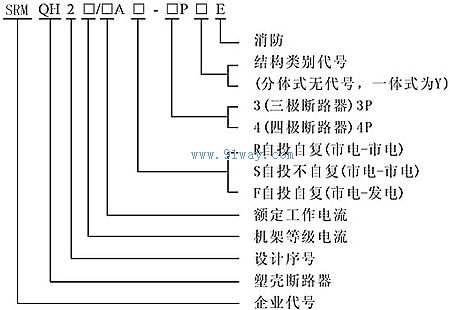

型號含義



智能控制器功能
SRMQH2是一款新型智能型雙電源轉換開關。智能控制器由鍵盤位輸入和(LCD)液晶顯示，可對常用電源(N)和備用電源(R)三相同步檢測：對過壓、欠壓、斷相或失壓檢測功能，高于額定工作電壓值的120％時判為過壓，低于額定工作電壓值的75％時判為欠壓，備用電源(R)故障報警及雙分,微機對檢測結果做出處理,然后發出相應指令,處理結果同可顯示在(LCD)上，給用戶一個良好的人機對話界面，報警亦可人工關閉按 鍵。當前無論工作在何等模式下，微機檢測異常數據延時3s將異常電源斷開進入雙分保護狀態，經延時(0-30s)轉換到正常電源供電。
例：自投自復模式，常用電源(N)出現異常將自動轉換到備用電源(R)供電，如常用電源(N)恢復正常則自動返回，如兩路工作電源同出現故障，微機3s后將發出雙分指令，其電源恢復正常者，優先投入工作。

結構與功能
本智能轉換開關由微電腦控制器與開關轉換裝置兩大部分組成,二者之間有專用線纜連接。
開關由微電腦控制器、微型電動機、齒輪機箱、微動開關、操作鍵盤、LCD液晶顯示、塑殼斷路等組成。具有自動、手動、雙分操作；機械電氣雙重聯鎖等特點，最大程度滿足供、配電需要。
開關工作有三個狀態位供用戶選擇：常用電源(N)合、雙分、備用電源(R)合，開關具有體積小，重量輕、工作穩定，使用方便等特點。

工作模式
自投自復(R)式 電網與電網
自投不自復(S)式 電網與電網
自投自復(F)式 電網與發電
(另可附加消防功能(DC24V)]

自投自復(R)電網——電網
開機初始默認自動、常用電源供電、當電源出現異常(任一相過壓、欠壓、失壓或斷相)時控制器LCD上的NA、NB、NC、RA、RB、RC會相應消失。常用電源(N)出現異常3s后自動轉換至雙分狀態，經延時切換到備用電源(R)供電，延時時間可設定為0-30s，出廠時設定為3s。當常用電源恢復正常后，則從備用電源自動轉換到常用電源(N)供電；備用電源(R)出現異常，控制器會發出“嘟嘟”的報警聲。該報警亦可人為關閉。LCD上“報警”字樣消失，表示報警系統已關閉，此時無“報警”功能。按下減 鍵“報警”字樣顯示、同時會發出“嘟”得一聲，表示報警系統已打開。
開機初始默認自動、常用電源供電、當電源出現異常(任一相過壓、欠壓、失壓或斷相)時控制器LCD上的NA、NB、NC、RA、RB、RC會相應消失。常用電源(N)出現異常3s后自動轉換至雙分狀態，再經延時切換到備用電源(R)供電，延時時間可設定為0-30s，出廠時設定為3s。
當常用電源恢復正常后，備用電源（R)供電側不能自動返回常用電源（N）供電，需手動返回；此時備用電源(R)也出現異常，控制器會發出“嘟嘟”的報警聲。同時轉換到雙分位其電源恢復正常者，優先投入工作該報警亦可人為關閉。LCD“報警”字樣消失、表示報警系統已關閉，此時無“報警”功能。按下減鍵“報警”字樣顯示，同時會發 “嘟” 得一聲，表示報警系統已打開。

自投自復(F)電網——發電
控制器對常用電源(N)及發電電源(R)進行檢測，當常用電源(N)出現異常時，控制系統給發電機組發出發電指令(常開觸點)啟動發電機組，當發電機組電壓達到正常工作電壓值，控制器發出指令將發電電源投入使用，確保發電機組的正常運行。當發電機電壓底于額定值的75％時，控制系統將負載自動斷開，進入雙分狀態。當電網電壓(N)恢復正常后，智能系統經延時，則從備用發電電源(R)自動返回到常用電源（N)供電，發電機組需人工關閉。
