DSZ1系列電磁失電制動器產品詳細說明：

一、用途：
DSZ1系列電磁失電制動器主要與Y系列電機配套派生成YEJ系列電磁制動三相異步電動機，適用于實現快速停止、準確定位、往復運動、頻繁起動、防止滑行等作用的各種機械傳動中。

二、結構原理及安裝：
制動器主要由磁軛（2）、銜鐵（3）、摩擦盤（4）、手動釋放機構（1）等零部件組成。當磁軛中電磁線圈通電，由于電磁吸力作用，磁軛吸引銜鐵并壓縮彈簧，摩擦盤與銜鐵、設備端蓋脫開制動扭矩消失；當電磁線圈斷電，制動器失去磁吸力，彈簧推動銜銜鐵壓緊摩擦盤，產生摩擦力矩。
用安裝螺栓（5）穿過旋合于磁軛上的空心螺栓（6）通孔使制動器固定于設備端蓋上，把磁軛和銜鐵工作氣隙調至推薦初始安裝氣隙，反向旋轉空心螺栓，使其頂緊設備端蓋。

三、電磁制動器的安裝結構圖：
制動器按制動力矩劃分,主要規格有2、4、7.5、15、30、40、75、150、200、300、450、600、850、2000 N·m，2-150規格為手柄式手動釋放機構,200-2000為螺釘直接軸向旋緊釋放機構.

四、使用與維護：
1、 環境溫度最高氣溫不超過40℃，最低氣溫不低于-15℃；
2、 海拔高度不超過1000m；
3、 最濕月月平均相對濕度不大于90%，該月月平均最低溫度不高于25℃；
4、 電源電壓應符合制動器銘牌上的工作電壓；
5、 制動器正常工作一段時間，因摩損使工作氣隙大于允許最大工作氣隙
時，應再將氣隙調整至推薦初始安裝氣隙；
6、 摩擦副工作面不得污染油污，以免影響正常工作。

五、整流電源：
制動器工作電壓配套的整流電流電源，其體積小，可直接安裝于電機接線盒內。

六、外形尺寸及安裝

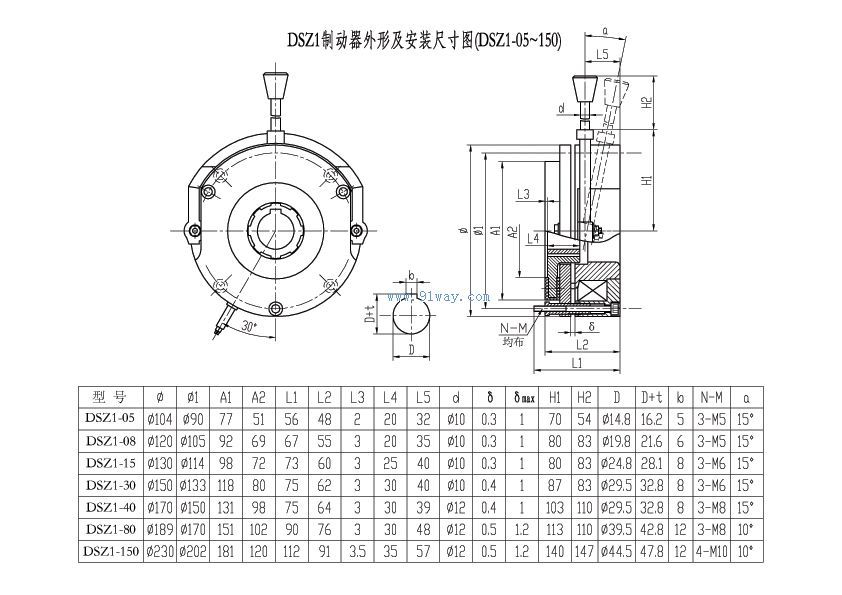

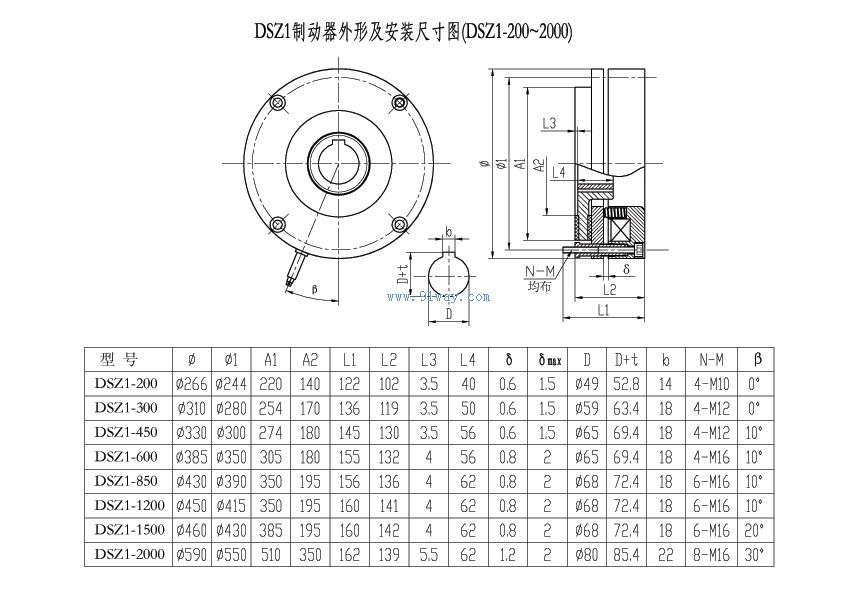

制動器外形安裝圖

DSZ1-05	DSZ1-08	DSZ1-15	DSZ1-30	DSZ1-40	DSZ1-80	DSZ1-150
DSZ1-200	DSZ1-300	DSZ1-450	DSZ1-600	DSZ1-850	DSZ1-2000

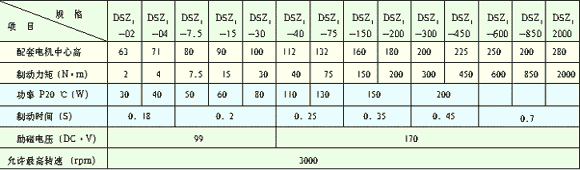

七、技術參數
