JDZ20-10Q單相半封閉全絕緣澆注電壓互感器是環氧樹脂澆注半封閉式產品，供額定頻率為50Hz,額定電壓為10kV及以下戶外真空斷路器ZW8中作操作電源和電壓測量用。

結構特點：
本型互感器為環氧樹脂半封閉全絕緣產品。鐵芯采用伏質冷軋硅鋼片疊裝而成�；ジ衅鹘^緣由環氣樹脂組成，體積小得量輕，安裝僅占有限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮。一次繞組引出端子AB；二次繞組引出線端子的標志為a,b,均在澆注體上清晰注成。一次繞組出線由硅橡膠絕緣軟線引出，絕緣強度高，接線方便。

技術參數：
產品標準：GB1207-2006;
產品表面爬電比距滿足II級污穢等級；
負荷功率因數：COSΦ=0.8(滯后)；

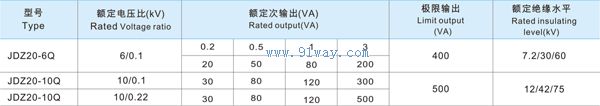

其它技術參數見下表：
標準:GB1207-2006;

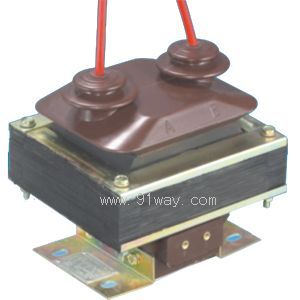

JDZ20-10Q單相半封閉全絕緣澆注電壓互感器
