概述

CT23型可供操作ZW□-12系列戶外高壓真空斷路器及其合閘功與之相當的其它高壓真空斷路器之用。該操動機構具有電動或手動合、分、過電流保護等功能，其機械壽命為10000次。CT23-D系我公司新設計的改進型電動機構，采用由磁直流電機、鏈輪傳動儲能，動作平穩，可靠性高，機械性能好，使用壽命長；手動儲能手柄設置在機構本體內，避免了原來該部件的滲漏水環節，并且由于拉環設置在機構下不部，使機構外型更為美觀，適宜于新、老戶外10KV柱上真空斷路器之用。

CT23-D型彈簧操動機構（戶外）主要技術參數

1、機構的輸出角為40°-45°
2、分合閘脫扣器、過電流脫扣器及儲能電機的技術參數見下表
3、CT23A-D機構和ZM1-10型戶外高壓真空斷路器配裝后，在合閘彈簧已儲能準備合閘前，傳動軸套之滾輪與凸輪的間隙應保持2MM左右。
4、機構外形尺寸：(1) 460×300×480mm

技術參數表一

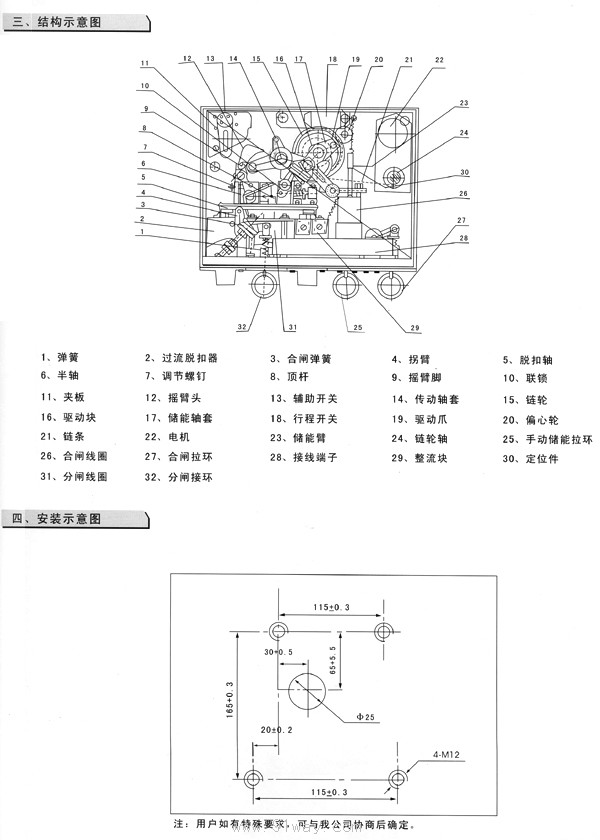

安裝位置示意圖

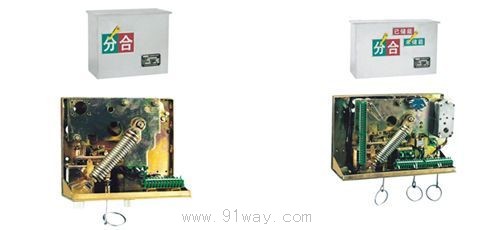

CT23型彈簧操動機構
