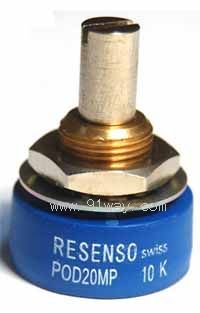

POD20線繞電位器產品詳細說明：

電特性
標稱阻值范圍Range of nominal resistance： 50Ω~20KΩ
阻值允許偏差Resistance tolerance： ±5%
線性度Linearity： 0.4%
終端電阻Terminal resistance： ≤ 0.5%R or 2Ω

環境特性
額定功率Rated power ： 2W @ 70℃
極限電壓Dielectric Strength： 300V
峰值噪聲Peak Noise： ≤100Ω
溫度范圍Temperature range -55℃~+125℃
溫度系數TCR：≤±150×10-6/℃（用戶需要可提供≤±100×10-6/℃）
絕緣電阻Insulation resistance R1 ≥10GΩ
介質耐壓Dielectric withstand voltage 640vac
旋轉壽命Life Expectancy： 100000周 R≤±5%R
電氣角度Electrical Angle In Degrees： 318°±10°
機械轉角Mechanical Angle In Degrees： 320°±10°
溫度沖擊Thermal shock： -65℃~+125℃,5 times,ΔR≤±5%R
耐濕Moisture proof ：ΔR≤±(2%R±0.1Ω) ,ΔR1≥100MΩ
高頻振動High frequency vibration ：頻率10Hz~1000Hz,ΔR≤±(0.5%R±0.05)
旋轉壽命 ：200周，ΔR≤5%R
電氣耐久性Life at high temperature： 125℃，250h，ΔR≤±(2%R±0.1Ω)
啟動力矩Starting torque： 3~15mN.m
止檔力矩： ≤300mN.m

物理特性 Physical Characteristics
標志Mark:商標Trade mark， 型號type,阻值resistance，線路圖Diagram,日期代碼date code
標準包裝Standard package 20只/盒 20pcs/box

標稱阻值： Standard Resistance Table

阻值Resistance	分辨率Resolution
50 100 200 500 1K 2K 5K 10K 20K	0.48 0.44 0.45 0.4 0.32 0.25 0.19 0.15 0.1

總規范：GB/T15298—94
General specification：GB/T15298—94
詳細規范：Q/RU804—2001
Detail specification：Q/RU804—2001

POD20線繞電位器
