電特性
標稱阻值范圍Range of nominal resistance： 200Ω~50KΩ
阻值允許偏差Resistance tolerance： ±5%
獨立線性度Linearity： 0.25%
終端電阻Terminal resistance： ≤ 0.25%R or 2Ω
額定功率Rated power(300v max)：1W @ 70℃
介質耐壓Dielectric withstand voltage： 750V
峰值噪聲Peak Noise： ≤100Ω
溫度范圍Temperature range：-55℃~+125℃
溫度系數TCR：≤±100×10-6/℃，低于500Ω的為±150×10-6/℃
絕緣電阻Insulation resistance：R1 ≥1GΩ
旋轉壽命Life Expectancy：20000周 △R≤±5%R（軸80萬周）
有效電行程Electrical Angle In Degrees：7200°±4°
機械行程：7200°±10°
溫度沖擊Thermal shock：-65℃~+125℃,5 times,ΔR≤±5%R,
耐濕Moisture proof ：GJB360A—96，方法106,240h ΔR≤±3%R R1≥10MΩ
高頻振動High frequency vibration ：GJB360A—96 方法204 ΔR≤±05%R，不允許有大于0.1ms的電氣間斷，無機械或電氣損傷
負荷壽命Life at high temperature： 20000周，ΔR≤±5%R,無可見損傷
沖擊Shock： GJB360A—96 方法213 無機械或電氣損傷，亦應無瞬時間斷現象
低溫工作Operation at low temperature：-65℃,4h,△R≤±5%R,啟動力矩小于20mN.m,電氣和機械連接無損傷
鹽霧：氯化鈉濃度為5%,35℃,96h,無可見的腐蝕現象
起動力矩Starting torque：≤10mN.m
止檔力矩 Stop Strength： ≤500mN.m

物理特性
標志Mark: 商標Trade mark， 型號type,阻值resistance，線路圖Diagram,日期代碼date code
標準包裝Standard package 20只/盒 20pcs/box
詳細規范：Q/RU21523.4—2001，Detail specification：Q/RU21523.4—2001

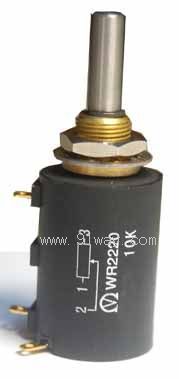

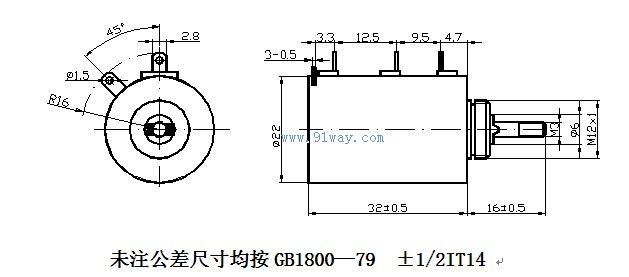

WR2220線繞電位器
