您的位置：您的位置：首頁 → 電機產品 → 異步電機 → 交流變頻電機 → YSGb225-400型低轉速高轉矩輥道用變頻電機

產品名稱：

YSGb225-400型低轉速高轉矩輥道用變頻電機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 交流變頻電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YSGb225-400型低轉速高轉矩輥道用變頻電機產品詳細說明：

YSGb225-400型變頻電機特點與用途：

變頻調速技術的應用，可以通過靈活地選擇電機的極數和頻率得到電機的轉速，這就為應用于冶金行業的輥道電機省卻齒輪減速裝置提供了可能。近年來，我們在研究國外新近推出的低轉速高轉矩變頻調速輥道電機的基礎上，結合多年來設計制造變頻調速電機的經驗，對YSG系列輥道用變頻調速三相異步電動機進行了延伸，開發了低轉速高轉矩的YSGb225-400型輥道用變頻調速三相異步電動機。
電機的結構設計傳承了傳統輥道電機的結構特點，又根據變頻調速的特點有所創新。選用了高強度結構材料；電機為全封閉表面自然冷卻(IC410)，機座上的環形散熱筋與端蓋上的輻射狀散熱筋，既擴大了電機的散熱面積，也增強了電機的結構剛性；對電機的密封、再潤滑等也作了充分考慮，電機的防護等級為IP54，也可根據實際使用要求商議提高電機的防護等級至IP55、IP56。因此，電機適合在頻繁起制動、正反轉、沖擊性負載的工況下以及在高溫、多粉塵、多水汽的惡劣環境中運行。

YSGb225-400型變頻電機性能：

電磁設計充分考慮了變頻調速的特點，使之低速輸出特性更好、過載轉矩更高、運行更平穩。電機的額定電壓為380V，額定頻率為20Hz；開環控制條件下的恒轉矩運行范圍為2-20 Hz，恒功率運行范圍為20-32 Hz。
電機采用F級絕緣，也可以根據實際使用要求采用H級絕緣。專用的變頻電機絕緣系統設計，使電機的絕緣結構具有對變頻器輸出的高載波頻率電壓的適應能力；為了防止軸電流，在280及以上機座號電機的非傳動側還安裝了接地電刷。
電機過載能力為400%，15s。
表6為YSGb225-400型低轉速高轉矩輥道用變頻電機的基本規格。表6中的數據為20Hz、380V時的設計值，功率值和額定轉矩值為S1工作制或等效計算為S1工作制的功率Prms、轉矩Trms，供用戶選型時參考。當實際需要的電機規格與表6中的數據不符時，可與制造廠聯系，設計滿足使用要求的電機規格。

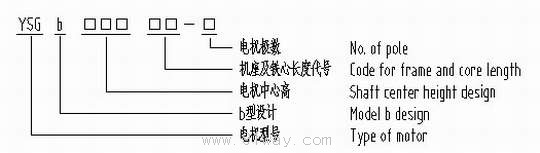

YSGb225-400型變頻電機型號說明：

結構簡介:

電動機的外殼防護等級為IP54，根據需要還可制成IP55、IP56。
電動機的冷卻方式為IC410（全封閉自然冷卻）。
電動機的結構及安裝方式為IMB3。當需要采用其它安裝方式時，請在訂貨時說明，另行商議。
YSGb225電動機的接線盒位于電機機座左側（從軸伸端視之）；YSGb250~YSGb400電機的接線盒位于電機機座上方。用戶如有特殊要求，請在訂貨時說明，另行商議。

備注:

樣本中所提供的數據僅供用戶參考，為了不斷采用新技術，表中的數據會有所變動，故在訂貨前請予聯系。
訂貨時請注明電機的型號、額定功率、負載持續率、動態常數及安裝形式。
若對電機極數、電壓等級、調速特性、絕緣等級、防護形式及安裝尺寸等有特殊要求。請在訂貨時說明，另行商議。
注：電機型號相對舊版樣本有如下改動：
本版樣本上的YSGa型，在舊樣本上為YSGB型；本版樣本上的YSGb型，在舊樣本上為YSGA型。請在訂貨時注意

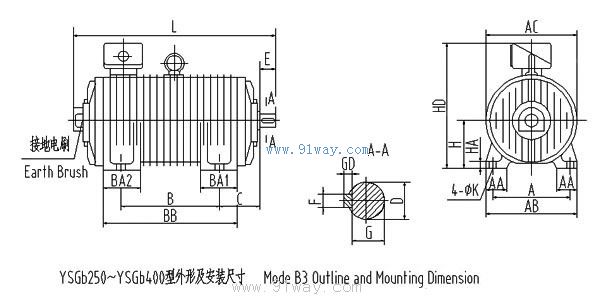

機座號	安裝尺寸										外形尺寸
Frame Size	Mounting Dimensions										Outline Dimensions
Frame Size	H	A	B	C	D	E	GD	F	G	K	AA	AB	AC	BA1	BA2	BB	HA	HD	L
250M	250	406	349	168	75m6	140	12	20	67.5	24	110	510	510	144	312	668	40	650	1000
250L	250	406	450	168	75m6	140	12	20	67.5	24	110	510	510	144	312	668	40	650	1000
280M	280	457	419	190	80m6	140	14	22	71	24	130	565	565	180	208	600	40	720	980
280L	280	457	500	190	80m6	140	14	22	71	24	130	565	565	180	215	740	40	720	1130
315M	315	508	457	216	90m6	170	14	25	81	28	140	640	640	180	180	620	40	790	1060
315L	315	508	560	216	90m6	170	14	25	81	28	140	640	640	180	180	770	40	790	1210
355L	355	610	630	254	110m6	210	16	28	100	36	198	730	730	314	314	880	50	1000	1425
400M	400	686	630	280	120m6	210	18	32	109	36	210	820	820	314	314	900	50	1080	1550

型號	功率	額定轉速	額定轉矩	額定電流	最大轉矩	轉動慣量	重量
型號	功率	額定轉速	額定轉矩	額定電流	最大轉矩	轉動慣量	重量
Type	Prms	Speed	Trms	Current	Tmax	Jrtm	Weight
Type	kW	r/min	Nm	A	Nm	kg m2	kg
YSGb225M2-6	11.4	390	280	24	1120	0.89	500
YSGb250L2-6	18.4	390	450	37	1800	1.75	650
YSGb280L2-6	29.2	390	710	57	2840	3.39	1070
YSGb315M2-8	27.8	295	900	61	3600	6.13	1120
YSGb315L2-8	37.1	295	1200	82	4800	7.75	1390
YSGb355L2-8	54.1	295	1750	109	7000	13.25	2100
YSGb400M2-8	72.8	295	2360	168	9440	13.75	2500

型號	功率	額定轉速	額定轉矩	額定電流	過載能力	定額	絕緣等級.	轉動慣量	重量
型號	功率	額定轉速	額定轉矩	額定電流	過載能力	定額	絕緣等級.	轉動慣量	重量
Type	Prms	Speed	Trms	Current	Overload	Duty	Insu.cl	Jrtm	Weight
Type	kW	r/min	Nm	A				kg m2	kg
YSGb225M1-6	18.5	985	176.7	38	250%,1min	S1	H	0.72	480
YSGb225M1-6	15	1000	149	33	250%,1min	S2-60min	F	0.72	480
YSGb225M1-6	15	1150	125	35	250%,1min	S1	H	0.72	480
YSGb225M1-8	13	740	168	28	250%,1min	S5-40%	H	0.67	480
YSGb225M2-6	22	989	220	45	350%,1min	S4-60%	H	0.89	525
YSGb225M2-6	30	980	280	56.5	250%,1min	S3-40%	H	0.89	525
YSGb225M2-6	30	1150	249	57	150%,1min	S3-60%	F	0.89	525
YSGb225M2-8	5	150	318	12.5	250%,1min	S9-RMS95%	F	0.84	525
YSGb225M2-8	18.5	740	239	37.5	250%,1min	S5-40%	H	0.84	525
YSGb250M2-8	25	740	322.6	53	250%,1min	S3-40%	H	1.28	735
YSGb280M2-10	37	590	600	83	250%,1min	S3-40%	F	2.44	865
YSGb280L1-4	44	1300	324	81	250%,1min	S2-60min	F	1.71	980
YSGb280L1-6	45	980	434	85	300%,1min	S5-25%	H	2.71	980
YSGb280L1-6	37	1000	354	75	250%,1min	S1	F	2.71	980
YSGb280L1-8	18.8	292	615	*46	250%,1min	S9-RMS70%	F	2.71	980
YSGb280L1-8	37	575	615	*90	250%,1min	S2-60min	F	2.71	980
YSGb280L1-8	26	630	395	65	350%,1min	S3-40%	H	2.71	980
YSGb280L1-8	30	745	385	75	400%,1min	S1	H	2.71	980
YSGb280L1-8	30	630	455	65	320%,1min	S3-40%	H	2.71	980
YSGb280L1-8	11	150	700	26	250%,1min	S9-RMS95%	F	2.71	980
YSGb280L1-8	37	600	589	80	250%,1min	S3-40%	F	2.71	980
YSGb280L2-8	9.1	96	900	*28	250%,1min	S2-60min	F	3.38	1070
YSGb280L2-8	24.2	256	900	**63	250%,1min	S9-RMS85%	F	3.38	1070
YSGb280L2-8	13.6	144	900	31	250%,1min	S1	F	3.38	1070
YSGb280L2-8	27.6	292	900	*68	250%,1min	S1	H	3.38	1070
YSGb280L2-8	29.3	310	902.6	64	250%,1min	S9-RMS95%	F	3.38	1070
YSGb280L2-8	9.1	96	905	25	250%,1min	S2-60min	F	3.38	1070
YSGb280L2-8	45	730	585	105	250%,1min	S5-25%	H	3.38	1070
型號	功率	額定轉速	額定轉矩	額定電流	過載能力	定額	絕緣等級.	轉動慣量	重量
型號	功率	額定轉速	額定轉矩	額定電流	過載能力	定額	絕緣等級.	轉動慣量	重量
Type	Prms	Speed	Trms	Current	Overload	Duty	Insu.cl	Jrtm	Weight
Type	kW	r/min	Nm	A				kg m2	kg
YSGb280L2-16	14	170	787	70	300%,1min	S9	H	3.93	1140
YSGb315M1-6	55	985	533	105	300%,1min	S5-25%	F	4.04	1050
YSGb315M1-8	33.5	600	533	75	350%,1min	S3-40%	H	4.93	1010
YSGb315M1-8	45	570	751	100	340%,1min	S3-40%	F	4.93	1010
YSGb315M1-8	27.6	292	900	*67	250%,1min	S9-RMS85%	F	4.93	1010
YSGb315M2-6	75	985	722	140	320%,1min	S5-25%	F	4.5	1100
YSGb315M2-6	75	985	722	140	320%,1min	S5-25%	H	4.5	1100
YSGb315M2-6	75	1150	622	145	150%,1min	S3-60%	F	6.12	1100
YSGb315L1-8	55	740	710	122	350%,1min	S3-40%	F	6.83	1300
YSGb315L1-10	63.5	560	1064	145	300%,1min	S3-30%	H	6.83	1300
YSGb315L2-8	39.5	272	1387	86	250%,1min	S9-RMS95%	F	7.75	1390
YSGb315L2-12	16.6	114	1385	***55	250%,1min	S9-RMS75%	F	8.24	1390
YSGb315L2-12	63.5	452	1335	180	250%,1min	S3-30%	H	8.24	1390
YSGb315L2-12	16.6	114	1380	48	250%,1min	S5-40%	F	8.24	1390
YSGb355L1-8	30	205	1394	*70	300%,1min	S9	F	10.77	1810

YSGb225-400型低轉速高轉矩輥道用變頻電機（示意圖）
