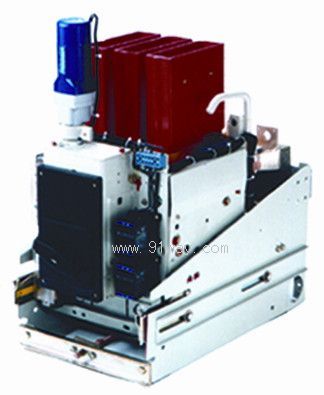

ME630型萬能式斷路器產品詳細說明：

用途：
ME630型萬能式斷路器是從聯邦德國AGE公司引進的產品，斷路器適用于額定工作電壓A.C至380V、660V、50Hz；額定工作電流630A-3900A的配電電路作不頻繁轉換之用、對線路及電氣設備的過載，欠電壓和短路進行保護。并具有分級選擇保護。能直接起動電動機并保護電動機、發電機和整流裝置等免受過載、短路和欠電壓等不正常情況的危害。
ME系列萬能式斷路器（智能型）是在ME系列萬能式斷路器的基礎上，采用帶微處理機的智能脫扣單元構成，具有選擇性三段保護，調試方便工作可靠。

特點
ME630型萬能式斷路器具有結構緊湊體積小、重量輕、系列性強。零部件互換性好，保護系統齊全，技術經濟指標高，維護使用方便等特點。
技術標準與正常工作條件
符合IEC947，VDE0660，GB14048.2
型式
安裝方式：固定式，抽屜式
極數： 三極、四極
操作方式
ME630型萬能式斷路器操作方式有右側手動直接操作；正面手動直接操作；正面手動快速操作；電動機快速操作；電動機予儲能操作五種方式。
電動機予儲能帶釋能操作，其操作分二個過程：第一個過程為儲能，只需操動儲能按鈕即可完成。第二個過程為閉合操作，當需要斷路器閉合時，只需接通閉合操作按鈕即可完成。從接到閉合令發出到閉合操作完成時間約100ms。

ME630型萬能式斷路器技術及電氣參數
斷路器技術性能

1.結構尺寸			1	2	3
2.型號			ME　 ME　 ME　 ME　 ME　 ME	ME　 ME　 ME	ME 　 ME
			630 800 1000 1250 1600 1605	2000 2500 2505	3200 3205
3.過載脫扣器整定電流調節范圍A	200-300-400		● 　 ●
	350-500-630		● 　 ● 　●
	500-650-800		●
	500-750-1000		● 　 ●　　 ●
	750-1000-1250		●
	900-1400-1900		●
	1000-1500-2000		●
	1500-2000-2500			●
	1900-2400-2900			●
			●　 ●　 ●　 ●	●
4.短路短延時脫扣器整定電流調節范圍KA	3-4-5		●　 ●　 ●　 ●　 ●　 ●　 ●
	5-6.5-8		●	●　 ●　　●
	8-10-12*				●
	8-12-16				●
	10-15-20		●　 ●　 ●　 ●	●
5.短路瞬時脫扣器整定電流調節范圍KA	2-3-4		●　 ●　 ●　 ●　 ●　 ●　 ●
	4-5-6		●	●　 ●　 ●
	6-9-12				●
	8-12-16				●
	10-15-20
電源為上進線或下進線，短路短延時保護（延時時間300ms）COSФ=0.25，50K時，COSФ=0.280KA時，T=15ms
6.通斷能力IEC 157-1，P-2， VDE 0660.o_t_co_t_co		IEC-380V	50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80
		-660V	50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80
7.接能能力	-380V		105　105　105　105　105　105　180　180　180　180　180
	-660V		50 　50　 50　 50　 50　 50 　80 　80 　80 　80 　80
8.額定短時耐受電流（1S）			30 　30　 50　 50　 50　 50 　80 　80 　80 　80 　80
9.型號			630/IV 800/IV 1000/IV 1250/IV 1600/IV 2000/IV 2500/IV
過載脫扣器整定電流調節范圍A	200-300-400		●　 ●　 ●　 ●　 ●	2000/IV 2500/IV
	350-500-630		●　 ●　 ●　 ●　 ●
	500-650-800		●
	500-750-1000		●　 ●　 ●
	750-1000-1250		●
	900-1400-1900		●
	1500-2000-2500			●　 ●
	1900-2400-2900			●
短路短延時脫扣器整定電流調節范圍KA	3-4-5		●　 ●　 ●　 ●　 ●
	5-6.5-8		●　 ●　 ●　 ●　 ●
	8-10-12			● 　●
短路瞬時脫扣器整定電流調節范圍KA	1.5-2-3		●　 ●　 ●
	2-3-4		●　 ●　 ●　 ●　 ●
	4-6-8		●　 ●　 ●　 ●　 ●
	6-9-12			●　 ●
