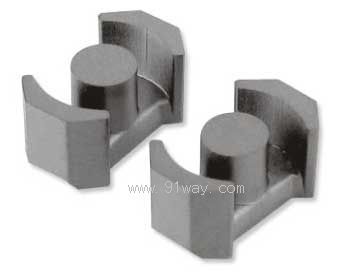

產品名稱： | RM系列鐵氧體磁芯 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 電子電器 -- 鐵氧體磁性 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
| 序號 | 規格 | 圖例(FIG) | A | B | C | D | E | F | G | H | I | |
| 1 | RM4 | 1 | 10.75±0.25 | 5.25±0.1 | 4.5±0.1 | 3.8±0.1 | 8.15±0.2 | 3.65±0.15 | 4.55±0.15 | 9.6±0.2 | 5.8min | |
| 2 | RM5 | 5 | 14.3±0.3 | 5.2±0.1 | 6.6±0.2 | 4.8±0.1 | 10.4±0.2 | 3.25±0.15 | 4.65±0.15 | 12.05±0.25 | 6min | |
| 3 | RM6 | 2 | 17.6±0.3 | 6.2±0.1 | 7.9±0.3 | 6.25±0.15 | 12.65±0.25 | 4.25±0.15 | 5.17±0.15 | 14.4±0.3 | 8.4min | |
| 4 | RM7 | 3 | 19.9±0.4 | 6.7±0.1 | 7.1±0.15 | 7.1±0.15 | 14.75min | 4.4±0.2 | 16.85±0.35 | 9.3min | ||
| 5 | RM8 | 5 | 22.75±0.45 | 8.2±0.1 | 10.8±0.2 | 8.4±0.15 | 17.3±0.3 | 5.5±0.15 | 7.35±0.15 | 19.1±0.4 | 9.8min | |
| 6 | RM8A | 4 | 22.75±0.45 | 5.75±0.1 | 10.8±0.2 | 8.4±0.15 | 17.3±0.3 | 3.15±0.15 | 4.75±0.15 | 19.1±0.4 | 9.8min | |
| 7 | RM10 | 5 | 27.8±0.6 | 9.3±0.15 | 13.25±0.25 | 10.65±0.2 | 21.65±0.45 | 6.4±0.2 | 8.35±0.15 | 24.15±0.55 | 12.5min | |
| 8 | RM10A | 5 | 27.85±0.65 | 6.75±0.1 | 13.25±0.25 | 10.7±0.2 | 21.65±0.45 | 4.2±0.2 | 6.3±0.2 | 24.15±0.55 | 12.5min | |
| 9 | RM12 | 5 | 36.75±0.75 | 12.25±0.15 | 15.85±0.25 | 12.6±0.2 | 25.45±0.55 | 8.55±0.2 | 10.8±0.15 | 29.2±0.6 | 13.4min | |
| 10 | RM14 | 5 | 41.6±0.6 | 15.05±0.1 | 18.7±0.3 | 14.75±0.25 | 29.5±0.5 | 10.55±0.2 | 13.75±0.15 | 34.15±0.65 | 17.0min | |
| 序號 | 規格 | 圖例(FIG) | Wt(g/prs) | C1(mm-1) | Ae(mm2) | Le(mm) | Ve(mm3) | Amin(mm2) | TP4±25%(nH/N2) | TP4A±25%(nH/N2) | TP4W±25%(nH/N2) | TPW33±25%(nH/N2) |
| 1 | RM4 | 1 | 1.8 | 1.76 | 13.4 | 23.8 | 319.2 | 11.34 | 900 | 1020 | 1130 | 1200 |
| 2 | RM5 | 5 | 5.5 | 1.03 | 23.25 | 23.88 | 555.3 | 18.1 | 1650 | 1770 | 1950 | 2050 |
| 3 | RM6 | 2 | 5.7 | 0.93 | 34.21 | 30.98 | 1060 | 31.17 | 2400 | 2470 | 2600 | 2700 |
| 4 | RM7 | 3 | 7.2 | 0.85 | 40.01 | 34.2 | 1368 | 39.59 | 2600 | 2690 | 2800 | 2980 |
| 5 | RM8 | 5 | 12 | 0.67 | 60.01 | 40.3 | 2419 | 55.42 | 3000 | 3100 | 3500 | 3700 |
| 6 | RM8A | 4 | 9.3 | 0.51 | 60.53 | 30.88 | 1869 | 55.42 | 3600 | 3700 | 4160 | 4380 |
| 7 | RM10 | 5 | 21.2 | 0.53 | 89.81 | 47.94 | 4306 | 88.39 | 4200 | 4300 | 4900 | 5100 |
| 8 | RM10A | 5 | 16.4 | 0.46 | 83.89 | 38.63 | 3240 | 86.93 | 4800 | 4800 | 5500 | 5800 |
| 9 | RM12 | 5 | 44.3 | 0.43 | 141.4 | 61.34 | 8675 | 124.7 | 5400 | 5500 | 6360 | 6680 |
| 10 | RM14 | 5 | 74.3 | 0.38 | 194.6 | 73.83 | 14366 | 170.9 | 6200 | 6300 | 7270 | 7670 |
RM系列鐵氧體磁芯
