FZW32-12/T630-20 型戶外交流高壓隔離真空負荷開關是綜合國內現有負荷開關生產的成熟經驗及國外先進技術設計的新型負荷開關。本負荷開關由隔離閘刀、真空滅弧室及操動機構等部分組成。采用真空滅弧原理,具有滅弧能力強,性能可靠,壽命長,體積小,無爆炸危險,不污染環境等優點。
FZW32-12型戶外交流高壓隔離真空負荷開關適用于額定電壓12kV及以下、額定電流630A,額定頻率50Hz的戶外三相交流電力配電系統中,帶負荷開斷和關合配電線路,亦可作為開斷和關合空載線路、空載變壓器之用。在分閘位置,能滿足對隔離開關規定的隔離電源要求。本負荷開關,可用于電力、冶金、礦山、化工等部門的輸配電系統作控制電路用,亦適合頻繁操作的 場所。
符合GB3804《3~63kV交流高壓負荷開關》。
適用范圍
FZW32-12D/T630-20型戶外高壓真空隔離負荷開關是引進技術開發的新一代高壓電器產品,各項技術性能指標符合GB3804和IEC標準,適用于戶外12kV、三相交流50Hz的供電網絡中。

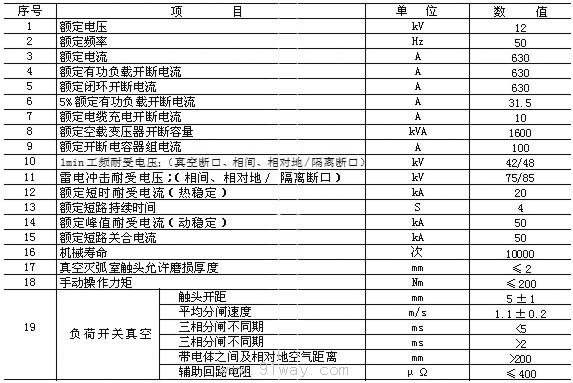

FZW32-12型戶外交流高壓隔離真空負荷開關主要技術參數

外形及安裝尺寸


FZW32-12型戶外交流高壓隔離真空負荷開關
